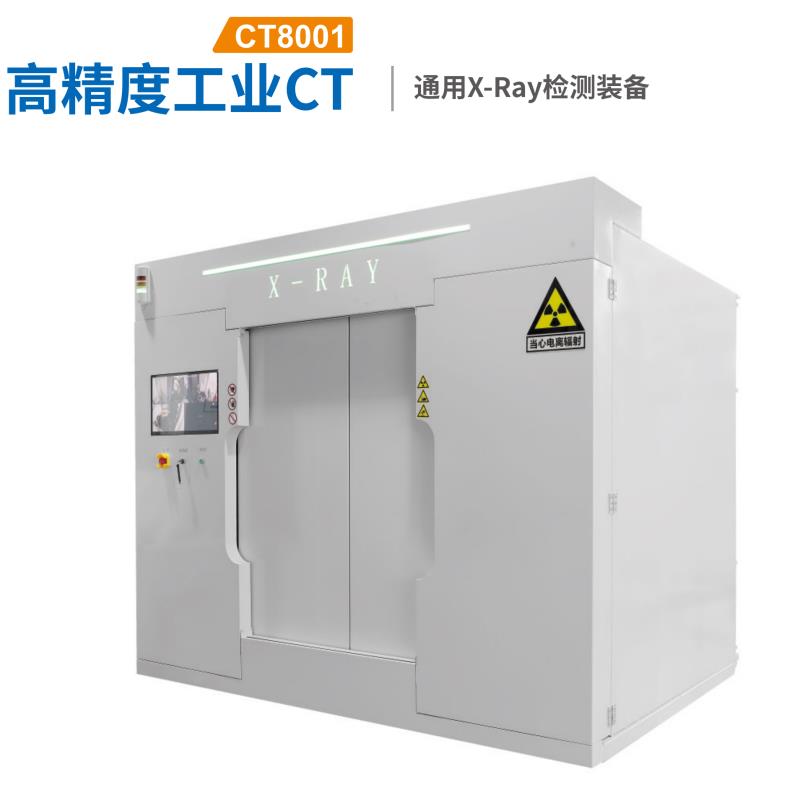

# 正业科技X射线测试设备：芯片无损检测的卓越之选
在现代科技飞速发展的时代，芯片作为电子设备的核心，其质量和可靠性至关重要。正业科技，作为一家专业的x-ray无损芯片检测设备厂商，凭借先进技术和卓越产品，在芯片检测领域脱颖而出。
正业科技的X射线测试设备采用了先进的射线成像技术，能够提供高分辨率、高精度的检测效果。其核心原理是利用X射线穿透芯片材料，根据不同物质对X射线吸收程度的差异，在探测器上形成清晰的图像。通过对这些图像的分析，可以检测到芯片内部的各种缺陷，如裂纹、空洞、短路等。与传统的检测方法相比，X射线检测具有无损、快速、准确等优点，能够在不破坏芯片的前提下，为用户提供全面的检测报告。
该设备的硬件配置堪称一流。采用了高性能的X射线源和探测器，确保了图像的清晰度和稳定性。精密的机械传动系统，能够实现芯片的快速准确移动，提高了检测效率。同时，设备还具备智能化的操作界面，用户可以通过简单的操作完成检测任务，降低了对操作人员专业技能的要求。此外，设备的外壳采用了高强度的材料，具有良好的防护性能，能够适应各种复杂的工作环境。
在软件方面，正业科技的X射线测试设备也具有强大的功能。其图像处理软件能够对采集到的图像进行实时处理和分析，自动识别芯片内部的缺陷，并给出详细的检测报告。该软件还支持多种图像存储和管理方式，方便用户对检测数据进行保存和查询。同时，软件还具备远程监控和诊断功能，正业科技的技术人员可以通过网络对设备进行实时监控和故障诊断，及时为用户��供技术支持。
正业科技的X射线测试设备具有广泛的应用领域。在芯片制造过程中，该设备可以用于芯片的来料检验、制程监控和成品检测，确保芯片的质量符合标准。在电子制造企业中，该设备可以用于对电子产品中的芯片进行检测，及时发现潜在的质量问题，提高产品的可靠性。此外，该设备还可以应用于科研机构和高校的芯片研发工作中，为科研人员提供准确的检测数据。
正业科技作为一家专业的X射线无损芯片检测设备厂商，一直秉承“科技创新、质量第一”的理念，不断投入研发资源，提升产品的性能和质量。公司拥有一支高素质的研发团队和专业的售后服务团队，能够为用户提供全方位的技术支持和服务。在未来，正业科技将继续努力，不断创新，为芯片行业提供更加先进、更加可靠的检测设备，为推动芯片产业的发展做出更大的贡献。无论是芯片制造商、电子制造企业还是科研机构，正业科技的X射线测试设备都将是您进行芯片无损检测的理想选择。

公司名称：广东正业科技股份有限公司

联 系 人：姜小姐

手 机：13712542526

地 址：广东东莞市松山湖开发区南园路6号
