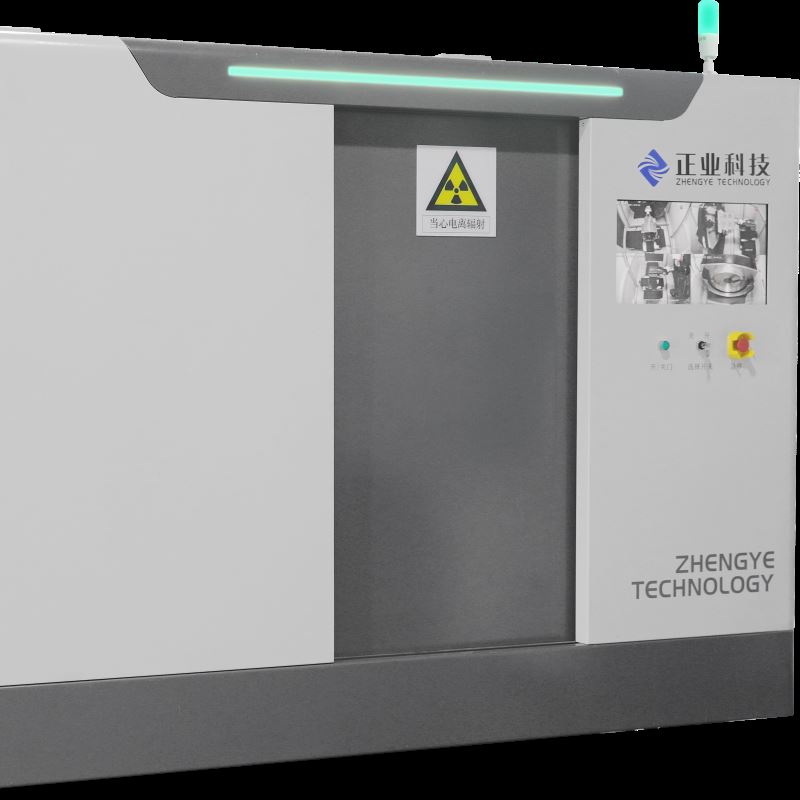

# 正业科技探伤X射线检测设备——芯片无损检测的得力助手
在当今科技飞速发展的时代，芯片作为电子设备的核心，其质量和可靠性至关重要。正业科技凭借先进的技术研发和强大的生产能力，为市场提供探伤X射线检测设备（x-ray无损芯片检测设备），以高效、精准的检测能力满足各行业对芯片质量把控的严苛需求。
## 卓越的成像性能
正业科技探伤X射线检测设备搭载了高分辨率的探测器和先进的射线源，能够生成清晰、细腻的芯片内部图像。无论是芯片中的微小焊点、复杂的线路布局，还是可能存在的内部缺陷，都能在高对比度的图像中清晰呈现。其独特的成像算法进一步优化了图像质量，有效减少了图像噪声和伪影，为检测人员提供准确可靠的检测依据。即使是面对多层结构的复杂芯片，也能实现层层穿透，精准捕捉每一个细节，让隐藏在芯片内部的问题无所遁形。
## 无损检测优势
无损检测是该设备的核心亮点之一。在芯片检测过程中，无需对芯片进行拆解或破坏，就能深入了解其内部结构和质量状况。这不仅避免了因传统检测方法可能对芯片造成的损坏，降低了检测成本，还能确保芯片在检测后仍可正常使用。对于一些高价值、高精度的芯片，无损检测的优势尤为明显，能够在保证产品完整性的同时，快速准确地判断芯片是否存在缺陷，为企业节省大量的生产成本和时间成本。
## 高效的检测速度
正业科技充分考虑到企业大规模生产的需求，在设备的检测速度上进行了优化。该探伤X射线检测设备具备快速扫描和图像处理能力，能够在短时间内完成对多个芯片的检测。先进的自动化检测流程，从��片的上料、定位、检测到结果输出，实现了无缝衔接，大大提高了检测效率。与传统检测方法相比，检测速度提升了数倍甚至数十倍，有效缩短了生产周期，提高了企业的生产效率和市场竞争力。
## 智能化操作与数据分析
设备采用了智能化的操作界面，简单直观，易于上手。操作人员只需进行简单的参数设置，设备即可自动完成检测过程。同时，设备还具备强大的数据分析功能，能够对检测结果进行实时分析和处理。通过内置的数据库和智能算法，快速判断芯片是否合格，并生成详细的检测报告。检测报告中不仅包含了芯片的基本信息和检测结果，还提供了缺陷的位置、类型和大小等详细数据，为企业的质量控制和生产管理提供有力支持。
## 广泛的应用领域
正业科技探伤X射线检测设备广泛应用于半导体、电子制造、航空航天等多个领域。在半导体行业，可用于芯片的研发、生产和质量检测，确保芯片的性能和可靠性；在电子制造行业，能够对电路板上的芯片进行无损检测，及时发现焊点虚焊、短路等问题，提高产品的良品率；在航空航天领域，对于保障关键电子设备中芯片的质量和安全性具有重要意义。
正业科技探伤X射线检测设备以其卓越的性能、无损检测的优势、高效的检测速度、智能化的操作和数据分析以及广泛的应用领域，成为芯片无损检测的理想选择。无论是对于追求高质量产品的企业，还是对于保障科研项目顺利进行的科研机构，正业科技的这款设备都将发挥重要作用，助力行业的发展和进步。

公司名称：广东正业科技股份有限公司

联 系 人：姜小姐

手 机：13712542526

地 址：广东东莞市松山湖开发区南园路6号
