板框式滤油机工业用变压器油板框式滤油机压力式板框过滤机

发布时间：2026-08-29 10:10:13

品牌	迈特过滤	型号	MLY-50
类型	加压滤油机	额定流量	50L/min
过滤精度	5μm	清洁度级	NAS6-12级
总功率	1.1~4kw	油温范围	5-60℃℃
工作压力范围	＜0.6MPa	加工定制	是
原理	加压过滤	样式	板框式
适用对象	变压器油	滤料类型	纸芯纤维
性能	精密过滤	重量	125kg
产地	河南省新乡市	厂家	新乡市迈特过滤设备有限公司

　　品牌：

　　MT/迈特

　　型号:

　　MLY-**

　　原理：

　　加压过滤

　　样式:

　　移动式

　　防护等级：

　　IP54

　　洁净度:

　　NAS6-12级

　　接口形式：

　　快插+配油管

　　工作压力：

　　＜0.6mpa

　　设备外观：

　　喷塑

　　固定方式：

　　万向+刹车

　　设计标准：

　　GB/T26114-2010液体过滤用过滤器通用技术规范

　　过滤元件：

　　GB/T1404.1/2/3-2007滤芯结构完整性试验

　　工作噪声：

　　BG/T4214.1-2000噪声测试方法

　　使用范围：

　　板框式滤油机电厂、变电所（站）、油库（包括工厂油库）及工厂企业对变压器油、电容器油及各种绝缘材料油等油液进行过滤，去除其水份和杂质，提高油液的耐压强度，对液压用油、润滑油等，通过加温，降低粘度的方法，亦可进行过滤，以使废油再生，节约能源.

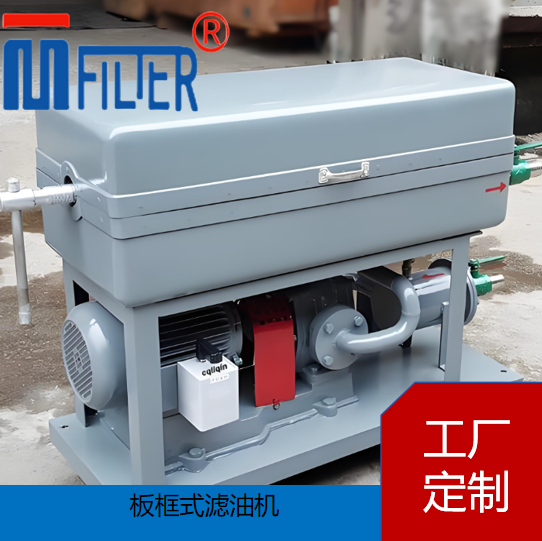

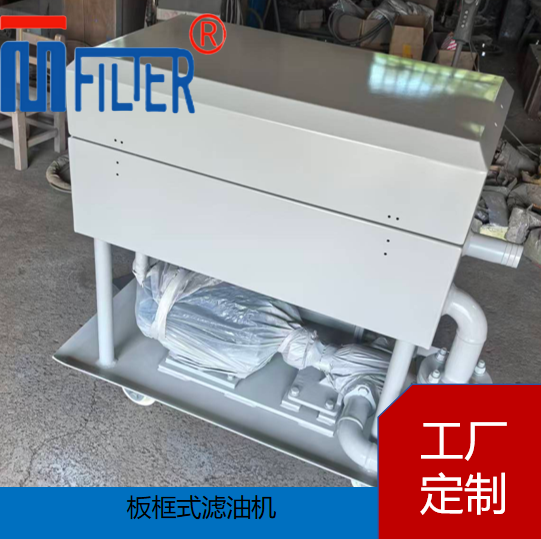

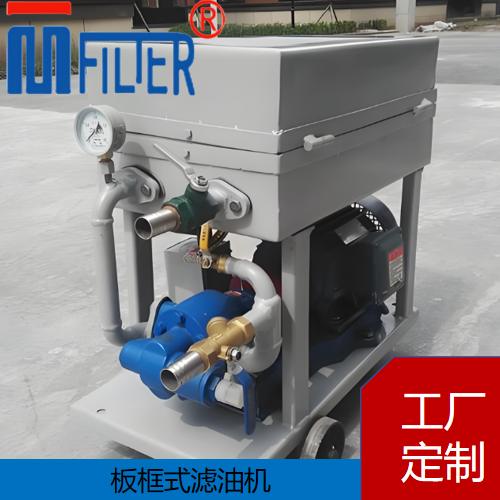

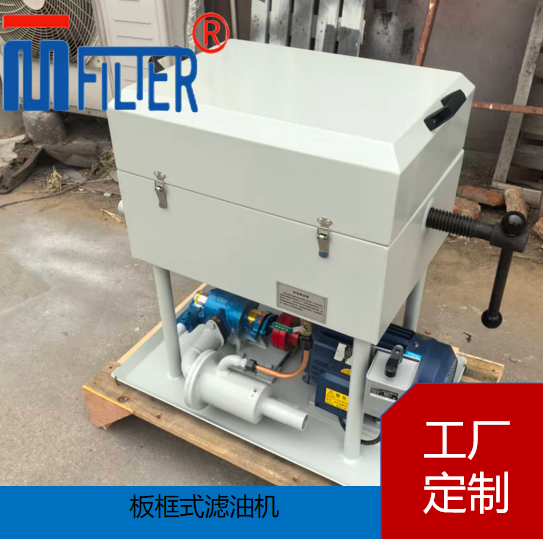

　　滤油机是由过滤床，输油泵等部分组成的可移动装置。

　　过滤床是一种可连续操作，在压力作用下向侧面过滤的过滤器压入脏油，过滤器由成套的交替排列的滤板和滤框以及包括有手动螺旋压紧装置和压紧板的机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上，滤板和滤框间衬有作为过滤介质的滤纸（或滤布）起过滤作用。在滤板和滤框相应位置上设有两个通液孔，当压紧后构成为两条完整的通道，耳子呈三角形的一边导入脏油，经过滤室过滤后，从另一相应通道（在耳子呈扇形

　　的一边引出干净的油）。过滤时脏油经输入通道分配到各个滤框内，通过滤纸将杂质过滤泄于滤板上，而汇集于输出通道内，排出机外。而脏物留在滤纸表面上，脏油中的少量水份被滤纸中毛细管吸收，当滤纸表面的滤渣逐渐增厚及滤纸中水份含量增多，过滤阻力增加，当增加到一定程度（一般为0.2-0.35Mpa）应停止过滤，更换滤纸后，继续使用。

　　齿轮泵与电动机用弹性橡胶垫连接，为避免压力过高造成机械事故，在油泵的下部设有安全阀（产品出厂时已调节到规定的压力值）根据用户需要可将安全阀用力调定较低的数值上，但不允许调节到超过规定的压力值。

　　齿轮泵和电动机装在过滤部分的下面，油泵输出的液体通过排送管、止推板输送到过滤部分。

　　齿轮泵的齿轮由滚动轴承支撑，它是靠油泵本身输送的油液来润滑的。当箱内有存油时，可将回油阀打开，吸走存油，防止存油溢满，泄于机外。
