行程限位器PS226-Z11-S200安装使用

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　行程限位器PS226-Z11-S200安装使用

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　行程限位器PS226-Z11-S200安装使用

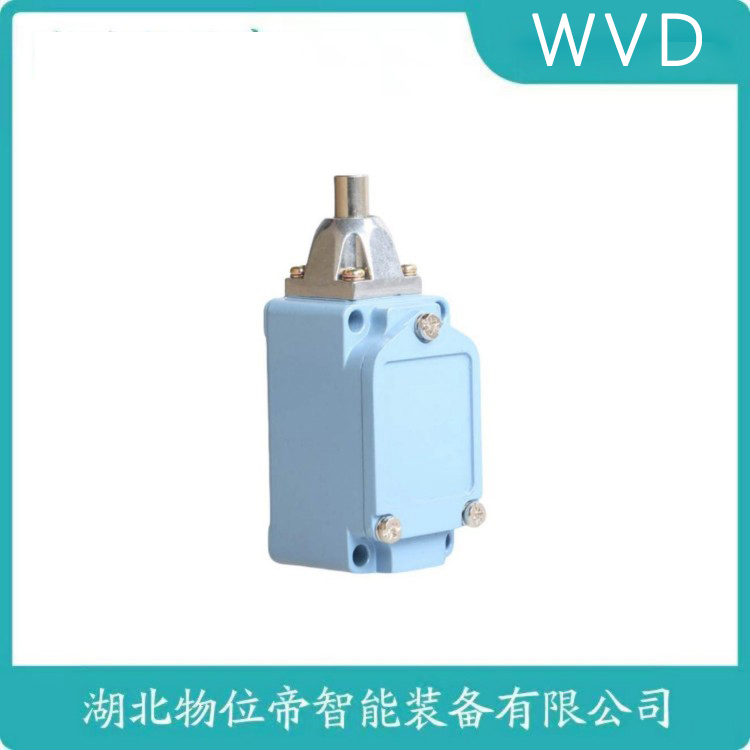

　　行程限位器PS226-Z11-S200是一种用于机械行程控制的精密装置，广泛应用于自动化生产线、起重设备、物流输送系统等需要限位的场景，可有效防止设备超程运行，保障运行安全。

　　安装前需确认安装面平整、无振动，限位器主体通过专用支架固定，确保与运动部件平行，安装偏差不超过0.5mm；接线时注意电源极性，信号线与动力线分开布置，避免电磁干扰，接线端子需紧固防松。

　　使用前应进行空载调试，逐步调整限位块位置，确保在行程终点-15mm触发信号；运行中定期检查紧固件是否松动、触点是否磨损，异常振动或信号失效时立即停机检修；工作环境需避免粉尘、潮湿，防护等级不低于IP54。

　　该限位器结构紧凑，响应灵敏，可适应频繁启停工况，为设备提供稳定可靠的行程保护，延长使用寿命。
