应用场景与价值
1.木材加工行业：
原木直径检测：在剥皮、切割工序前***测量圆木直径，自动调整夹具和刀具参数（如顺恩斯SUNS-MCL系统），减少设备损耗，提升加工精度。
尺寸分选与质量控制：在自动化产线中实现木材长度、宽度、厚度的实时检测，配合分拣系统完成等级划分（如A/B/C级板材）。

表面缺陷定位：通过光幕扫描识别木材表面裂纹、节疤等缺陷，触发标记或剔除动作。

2.跨行业扩展：物流仓储（包裹体积测量）、轮胎检测（内外径测量）、体育器材（跳远/铅球距离测量）、布匹幅宽检测等。

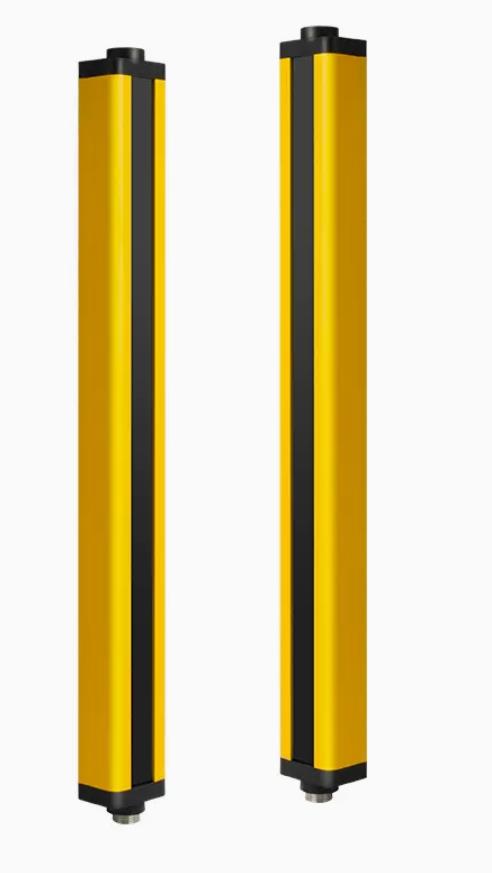

木材生产线检测光栅基于莫尔条纹原理，通过发射器与接收器对射形成密集红外光束阵列（光轴间距可定制至1.25mm）。当木材通过时遮挡特定光束，接收器将遮挡信号转化为电信号，经RS485/RS232、模拟量（4-20mA/0-10V）或Modbus-RTU协议输出至PLC或机器人控制系统，实现尺寸、位置及缺陷的实时检测。典型产品如深圳品拓PTM系列，采用同步扫描技术抑制干扰，防护等级达IP67，适应-30℃~75℃宽温环境，响应时间＜20ms。

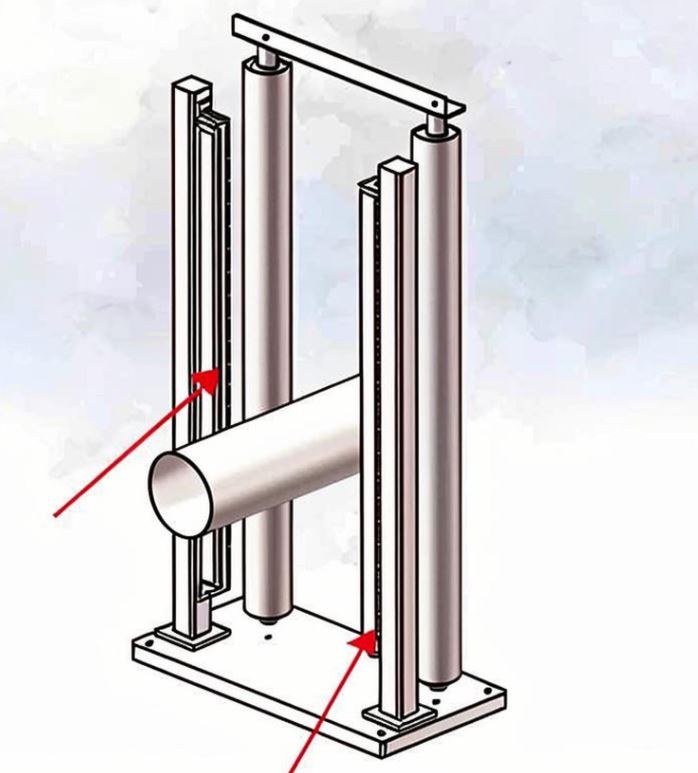

原木剥皮控制光幕的核心功能是实时测量原木的外径尺寸，并将数据传送给剥皮设备的控制系统。

其基本***如下：

扫描测量：当原木在输送带上向剥皮机前进时，会穿过由发射器和接收器构成的测量光幕。
信号转换：接收器会计算出被原木遮挡的红外光束总数。这个数值与原木的直径（或宽度）直接相关。
数据传输与处理：遮挡光束的数量会被转换成模拟信号（如4-20mA）或通过数字通讯（如RS485， Modbus RTU协议）传输给剥皮工位的控制系统。
执行控制：控制系统接收到尺寸数据后，自动调整后续工位的夹具和***具的位置或参数，使其��应即将到来的原木尺寸。这种预先调整能确保剥皮效果均匀，并有效保护设备免受因尺寸不匹配而造成的损坏。
