无锡在线车辆识别光幕工作原理

发布时间：2026-09-05 06:02:18

技术特点突出：采用高能量光电管与25mm分辨率算法，可检测150mm以上物体，有效过滤阳光、飞鸟、雨雪等干扰，避免误触发；支持双NPN输出（车辆检测信号与故障报警）及RS485通讯，实时传输车辆尺寸、速度、车头时距等数据。设备内置电加热玻璃与温控系统，适应-30℃至70℃宽温环境，在雨雪、浓雾等恶劣天气下仍保持99.5%以上的分离判断正确率，使用寿命超8万小时，故障率低至0.3%以下。其独特算法可消除跟车现象，将半挂车、全挂车、单车可靠分离，并自动屏蔽故障光束，维持正常工作同时输出报警信号。

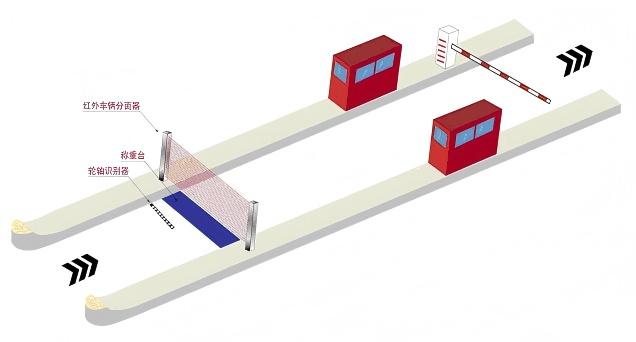

车辆称重光幕（又称“红外车辆分离器”）并不是用来直接测重，而是安装在秤台前后的一对红外发射/接收光栅，用来“感知”车辆是否完整进入或离开称重区域，并据此完成三项核心任务：

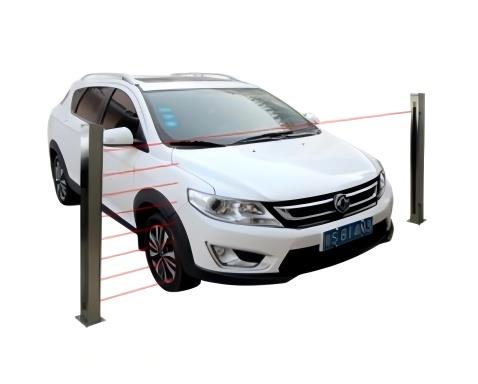

车辆分离-光幕以 25 mm 左右的高密度光束对车辆轮廓进行逐行扫描，只有当大于 150 mm 的物体遮挡光束时才触发，可把间距 ≥200 mm 的两辆车可靠分开，杜绝“跟车”造成的数据串扰，正确率晴天 ≥99.5%，雨雾雪天 ≥98% 。
轮轴与位置检测-系统根据被遮挡的光束数量及时间差，自动判别总轴数、单/双胎类型，并可识别车辆是否“压边”“跨秤”“倒车”等异常姿态；若车辆未完全上秤，光幕立即输出报警并禁止仪表读数，防止司机*** 。
称重流程触发与收尾-当光幕***被遮挡，系统判定“车头到达”，开始采集重量；当全部光束恢复导通且地感线圈也返回“无车”信号时，判定“车尾离开”，一次称重结束，数据被锁定并上传收费/管理平台，实现*** 。

应用场景广泛：在高速公路计重收费系统中，作为核心设备实现车辆与重量数据一一对应，确保ETC车道交易成功率达99.7%，超限车辆判别准确率***；在地磅称重场景中，通过单边光幕自动检测车辆是否完全上磅，避免多车误判，使称重效率提升40%，误判率降至0.1%以下；在物流仓储领域，配合三套测量光幕可实时计算货物体积（高度×长度×宽度），实现智能分拣与调度；在工业产线中，应用于木材加工、轮胎分类、喷涂控制等场景，如检测木板��度变形、轮胎内外径尺寸、零件轮廓信息等，提升生产自动化水平。
