讲解D160型模数式桥梁伸缩缝

　　D160型模数式桥梁伸缩缝是一种广泛应用于公路、城市道路及桥梁工程的伸缩装置，主要用于吸收桥梁因温度变化、混凝土收缩徐变以及车辆荷载引起的纵向位移。下面我将从结构特点、工作原理、性能参数、适用场景以及安装注意事项等方面为你详细讲解。

　　一、结构与组成

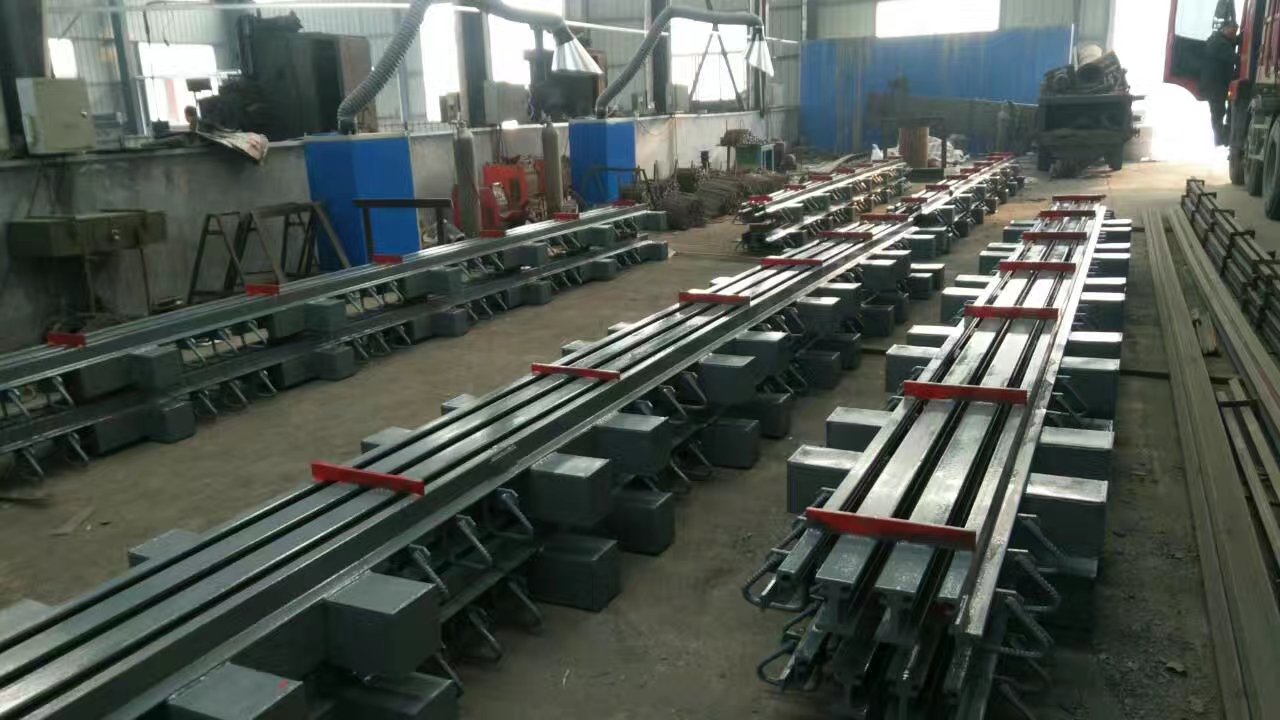

　　D160型伸缩缝属于模数式（Modular Type）伸缩装置，其核心特征是由多个钢制中梁和弹性密封条组成的模块化结构。主要部件包括：

　　1. 中梁钢：这是最关键的结构部件。通常由异形钢材（如16Mn或Q345C）轧制而成，截面呈“M”形或“W”形。D160通常使用6~8根左右的中梁（具体数量取决于设计），每根中梁负责承受一部分位移。

　　2. 位移控制箱（弹簧箱）：安装在中梁下方，内部装有预压缩的螺旋弹簧或橡胶弹簧。这些弹簧起到弹性恢复和均匀分配位移的作用，确保各中梁之间在伸缩时保持均匀的间隙。

　　3. 边梁钢：位于伸缩缝两侧，与桥梁梁体或桥台连接，是伸缩缝固定的基础。

　　4. 密封橡胶条：镶嵌在中梁与中梁、中梁与边梁之间的凹槽里，由耐磨、耐老化的三元乙丙橡胶（EPDM）制成，起防水、防杂物嵌入的作用。D160型通常每道缝隙使用一道密封条。

　　5. 锚固系统：包括锚固筋、套筒、螺栓等，用于将伸缩缝牢固地嵌固在桥梁混凝土中（梁端或桥台背墙里）。

　　二、D160中的“160”意味着什么？

　　“D160”中的“160”代表该伸缩缝的设计位移量（Movement Range），单位为毫米（mm）。

　　具体来说：D160伸缩缝能够承受桥梁纵向的伸缩量为160mm。这通常指的是总位移量，即从完全压缩到完全拉伸的行程范围。在实际应用中，它可能需要应对约±80mm的温差位移。

　　位移分配：由于是多缝结构，这160mm的位移被均匀分配给各个缝隙。例如，如果有8根中梁（形成9个缝隙），那么每个缝隙的位移量约为17.8mm（160mm ÷ 9 ≈ 17.8mm）。

　　三、工作原理

　　模数式伸缩缝的核心优势在于模块化弹性恢复：

　　1. 伸缩时：当桥梁梁体因温度升高而伸长时，边梁和中梁受到推力，克服位移控制箱内弹簧的预压力，各中梁之间的缝隙增大；当温度降低，桥梁收缩时，弹簧的弹力又将中梁拉回，缝隙减小。

　　2. 位移均分：弹簧箱内的弹簧和导向机构保证，无论总位移是多少，所有缝隙的宽度变化是相等且同步的。这避免了某个缝隙过大导致跳车或橡胶条拉扯破坏，也避免了缝隙过小导致顶死。

　　3. 传力与稳定：中梁将车辆荷载传递给横梁和支撑梁，传导至桥梁主体结构。密封条在伸缩过程中始终贴合缝壁，提供连续的封闭。

　　四、主要性能特点

　　大位移量：能满足80mm~1000mm甚至更大的位移，D160属于中等偏大位移级别（方案中常见80/120/160/240/320等）。

　　行驶平顺性：由于采用了多条窄缝隙，车辆通过时冲击力远小于单缝式大伸缩缝（如ZG160），行车平稳，噪音低，特别适用于高等级公路和城市桥梁。

　　防水防杂物：密封条结构有效阻止雨水、泥砂、冰雪下渗腐蚀支座和梁端。

　　耐久性强：钢结构（中梁、边梁）通常进行表面防腐处理（热镀锌或重防腐涂层），寿命可达15~20年；橡胶条可单独更换。

　　适应多向位移：除纵向伸缩外，还能适应一定的横向变位和转动变位（取决于支撑结构设计）。

　　五、适用场景

　　位移需求中等至较大的桥梁：比如跨径在20~50米左右的普通梁桥、连续梁桥、刚构桥等。

　　桥面宽度较大：由于模块化设计可以通过增加中梁数量来适应桥宽方向的结构，D160可用于较宽的桥面（如双向4~6车道）。

　　对行车舒适度要求高的道路：高速公路、城市快速路、主干道等。

　　六、安装与质量控制要点

　　1. 预留槽口：必须严格按照设计图纸尺寸（通常深×宽：约300mm×250mm~400mm×350mm）切缝，清理干净并保持干燥。

　　2. 定位与锁死：安装时需根据当时环境温度计算伸缩装置需预先设定的缝宽。必须用临时锁死装置将伸缩缝固定在设定位置，随后浇筑高标号、早强、微膨胀钢纤维混凝土（如C50以上）。

　　3. 锚固系统：确保锚固筋与梁体内预留钢筋（或植筋）有效连接，避免虚焊、漏焊。

　　4. 混凝土养护：浇筑后需及时养护，防止早期脱水开裂，且必须等混凝土强度达到设计强度80%以上才能拆除临时卡具，允许车辆通行。

　　5. 密封条安装：确保橡胶条在安装前未受损伤，嵌入牢固，不翘曲、不挤堆。

　　七、常见问题与维护

　　噪音问题：模数式缝隙多、钢与钢摩擦、橡胶老化变硬等都可能产生噪音。可采用增加减震垫、更换高品质橡胶条、优化弹簧箱设计来缓解。

　　渗漏：橡胶条脱出、破损或锚固区混凝土开裂都会导致漏水，需要及时更换橡胶条或修补混凝土。

　　锚固区损坏：重载车辆频繁冲击容易导致锚固混凝土碎裂，需要凿除破损部分，重新植筋浇筑。

　　卡死/脱焊：弹簧老化、卡入大石子或异物可能导致伸缩失效，需要清理或更换弹簧箱组件。

　　总结

　　D160型模数式伸缩缝是目前桥梁工程中非常成熟、可靠的伸缩装置方案之一。它通过“多缝分解、弹性分配、整体封闭”的设计思路，实现了大位移量下的高平顺性、低噪声和长寿命。对于桥梁工程师而言，掌握其160mm的位移能力、弹簧箱均分原理以及严格的安装工序，是保证其长期正常使用的关键。
