GQF-Z80型桥梁伸缩缝详解

　　以下是对 GQF Z80型桥梁伸缩缝 的详细解析，涵盖其定义、结构、特点、安装及适用场景。

　　一、型号含义

　　GQF：代表 “公路桥梁伸缩缝”（国家标准代号）。

　　Z：代表 “中埋式”（指伸缩缝的橡胶密封条被安装在型钢中部，埋入混凝土中）。

　　80：代表 设计伸缩量（单位：毫米），即该伸缩缝可适应桥梁80mm的伸缩位移。

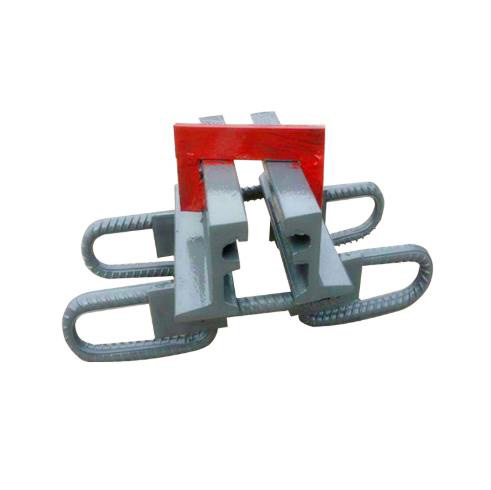

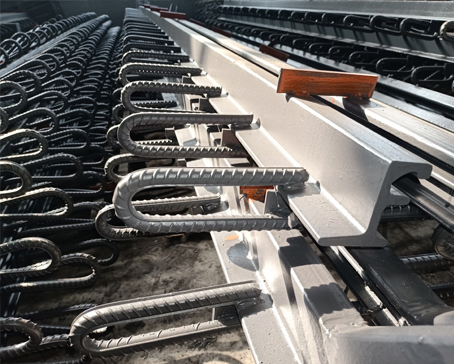

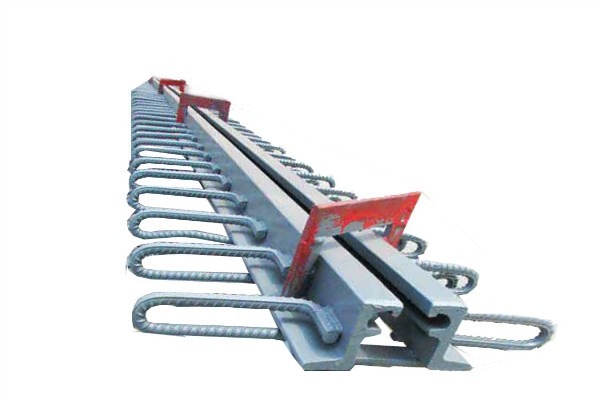

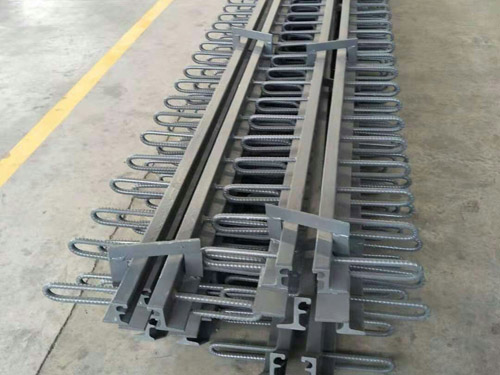

　　二、结构组成

　　GQF Z80型伸缩缝主要由以下三部分组成：

　　1. 异形钢梁（边梁）：

　　位于两侧，与桥梁梁体或桥台连接。

　　由高强度低合金钢热轧成型，截面呈“Z”字形或类似形状。

　　表面带有锚固钢筋或锚固筋板，用于与混凝土浇筑固定。

　　2. 橡胶密封带（中埋式胶条）：

　　安装在两侧边梁之间的中部槽口内。

　　由氯丁橡胶或三元乙丙橡胶制成，具有优良的耐老化、耐高低温、防水性能。

　　截面通常为“W”形或“Ω”形，通过弹性变形吸收位移。

　　3. 锚固系统：

　　包括锚固筋、定位板、预埋钢筋等。

　　将伸缩缝整体与桥梁混凝土结构牢固锚固，防落。

　　三、工作原理

　　当桥梁因温度变化、混凝土收缩徐变、车辆荷载等产生纵向位移时：

　　伸张状态：桥梁两端拉开，橡胶密封带被拉伸，弹性变形吸收位移。

　　压缩状态：桥梁两端靠拢，橡胶密封带被压缩，依然保持密封。

　　异形钢梁始终保持与行车方向垂直，保证车辆通过时的平整度。

　　四、主要特点

　　1. 伸缩量大，适应性强：设计伸缩量80mm，适用于中、小跨径桥梁。

　　2. 结构紧凑，占用空间小：整体高度较低，对桥面铺装层厚度影响小。

　　3. 防水性能优异：中埋式橡胶条与钢梁紧密配合，有效阻止雨水、杂物渗入梁端。

　　4. 行车舒适性好：钢梁顶面平整，与路面齐平，无颠簸感。

　　5. 耐久性好：钢梁表面防腐处理，橡胶条抗老化、耐疲劳。

　　6. 安装方便：采用预留槽口现浇混凝土方式，施工周期短。

　　五、技术参数（典型值）

　　| 项目 | 参数 |

　　| ----------| ---------------------|

　　| 伸缩量 | 80 mm |

　　| 型钢高度 | 约 50~60 mm |

　　| 橡胶条宽度 | 约 50 mm |

　　| 适用温度范围 | 40℃ ~ +80℃（依橡胶材质）|

　　| 设计荷载 | 公路 I级 / 城 A级 |

　　| 使用年限 | ≥15年（正常维护下） |

　　六、施工安装步骤

　　1. 预留槽口：在桥梁梁端预留宽度约200~300mm、深度约150~200mm的槽口。

　　2. 定位放线：按设计要求确定伸缩缝中心线及标高。

　　3. 安装伸缩缝：将伸缩缝整体吊装到位，调整标高、平直度及间隙。

　　4. 焊接锚固：将边梁的锚固筋与梁体预埋筋焊接牢固。

　　5. 支模浇筑：在槽口内浇筑高强度钢纤维混凝土（或C50以上微膨胀混凝土）。

　　6. 养护：覆盖保湿养护7天以上，待混凝土达到设计强度后开放交通。

　　7. 清理检查：清除橡胶条内杂物，检查密封性。

　　七、适用场景

　　公路桥梁：高速公路、国道、省道中小跨径桥梁。

　　城市桥梁：高架桥、立交桥、人行天桥等。

　　铁路桥梁（低等级）：部分有轨电车、轻轨桥梁。

　　其他结构：机场跑道、过街通道等需要适应温度变形的结构。

　　八、常见问题与维护

　　| 问题现象 | 可能原因 | 解决办法 |

　　| ----------| --------------------------| ---------------------------- --------|

　　| 橡胶条脱落 | 老化、安装不到位、温度过高 | 更换密封条，重新压入槽口 |

　　| 钢梁变形 | 超载车辆冲击、锚固松动 | 校正钢梁，加固锚固 |

　　| 渗水漏水 | 橡胶条破损、混凝土开裂 | 修补混凝土，更换密封条 |

　　| 噪音异响 | 异物卡滞、钢梁松动 | 清理杂物，紧固螺栓或重新浇筑 |

　　九、总结

　　GQF Z80型桥梁伸缩缝是一种成熟、经济、可靠的中埋式伸缩装置，广泛应用于中小型混凝土桥梁。其90mm的伸缩量、良好的防水性能、稳定的行车舒适度和较长的使用寿命，使其成为国内桥梁工程中非常主流的选择。
