　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　TR236-20Z-3085行程开关 WVD

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　TR236-20Z-3085行程开关 WVD

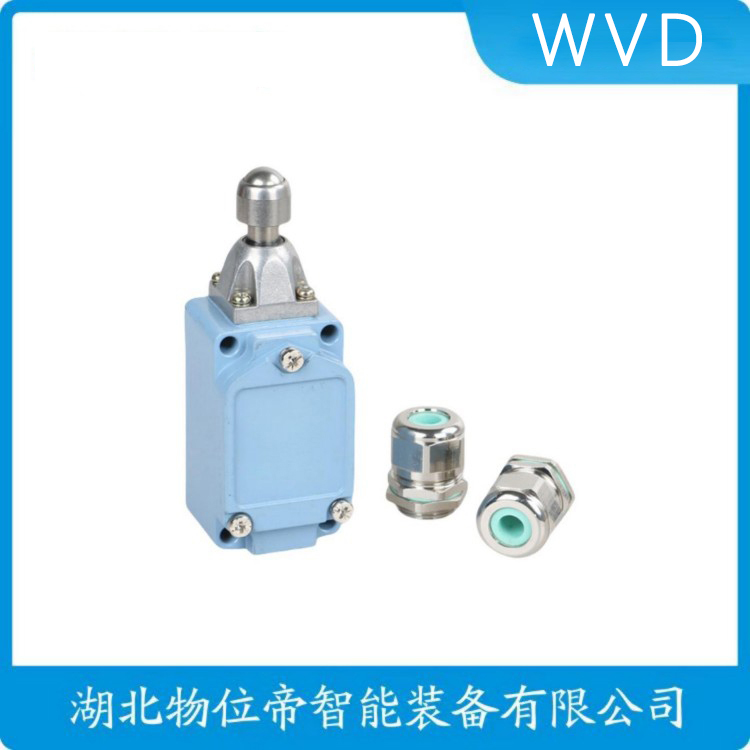

　　TR236-20Z-3085行程开关WVD采用直动式结构设计，通过机械部件触发触点动作，实现电路通断控制。外壳选用高强度工程塑料，具备防尘、防溅特性，适应多种工业环境。内置银合金触点，导电性能稳定，确保信号传输可靠。

　　额定电压AC 250V/DC 30V，额定电流10A，动作行程约3-5mm，触点形式为1常开1常闭。机械寿命达100万次以上，电气寿命50万次，满足高频次使用需求。具备过载保护功能，有效避免异常电流对电路的损害。

　　广泛应用于工业自动化生产线、机械设备限位、仓储物流设备等场景，可检测物体位置，实现自动化控制。安装方式灵活，支持面板与支架固定，适配不同安装需求。整体设计兼顾耐用性与易用性，为设备稳定运行提供可靠保障。
