EX-T4VH335-11Y行程开关 使用方法

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　EX-T4VH335-11Y行程开关 使用方法

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　EX-T4VH335-11Y行程开关 使用方法

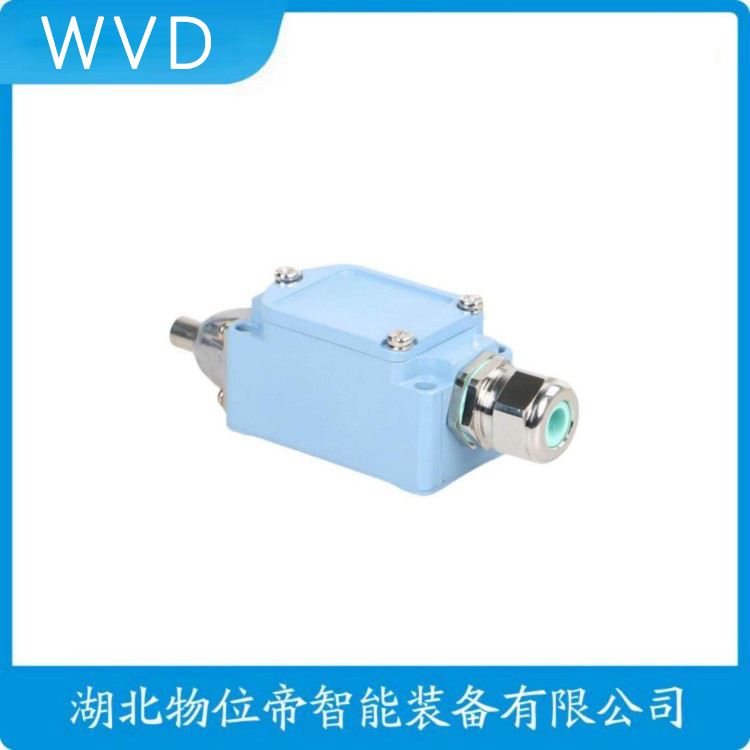

　　EX-T4VH335-11Y行程开关是一种用于机械行程控制的位置检测元件，通过触点通断实现设备的位置限定与信号传递。安装时需将其固定于设备运动轨迹的位置，确保感应部件与运动部件的动作行程匹配，避免因安装偏差导致功能失效。接线时应分清电源线与信号线，确保连接牢固，防止松动引发接触不良。使用前需手动测试触点动作灵活性，确认行程距离与设备设计要求一致。运行中需定期检查触点状态，避免因油污、粉尘堆积影响接触可靠性；若发现动作卡滞或异常声响，应及时停机检查机械部件是否磨损或卡死。维护时需保持开关表面清洁，避免在潮湿、腐蚀性环境中使用，确保其长期稳定工作。正确使用可有效提升设备运行安全性与控制精度。
