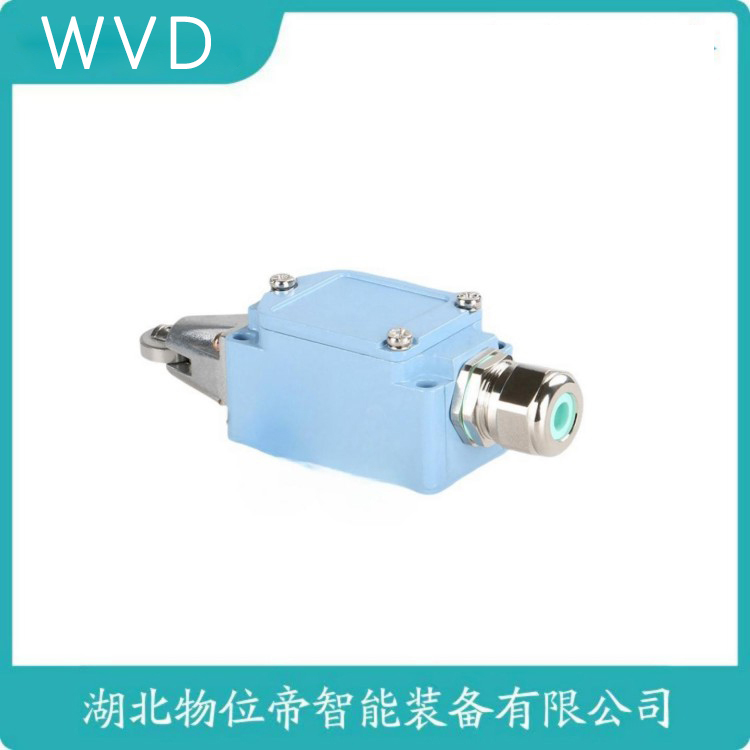

ZR335-11Z-ST-RMS行程限位开关 操作流程

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　ZR335-11Z-ST-RMS行程限位开关 操作流程

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　ZR335-11Z-ST-RMS行程限位开关 操作流程

　　安装与接线

　　ZR335-11Z-ST-RMS行程限位开关安装时，需将其固定于机械运动部件的合适位置，确保动作行程与设备限位需求匹配，安装面需平整牢固，避免振动导致位移。接线时，依据电路图连接电源线与信号线，注意触点类型（常开/常闭）选择，确保接线端子拧紧，接触良好，防止虚接引发故障。

　　调试与运行

　　设备运行前，需手动操作机械部件，模拟行程动作，观察开关触发是否灵活，触点通断状态是否符合设计要求。调整限位挡块位置，确保在预定行程范围内准确动作，避免超程或误触发。正常运行时，需关注开关响应灵敏度，若发现动作延迟或卡滞，应立即停机检查。

　　维护保养

　　定期检查开关外观有无损伤，触点表面是否清洁无氧化，动作部件是否灵活无卡阻。累计动作次数达规定值后，及时更换磨损触点，确保限位功能可靠。维护时需断电操作，避免带电作业引发安全事故。
