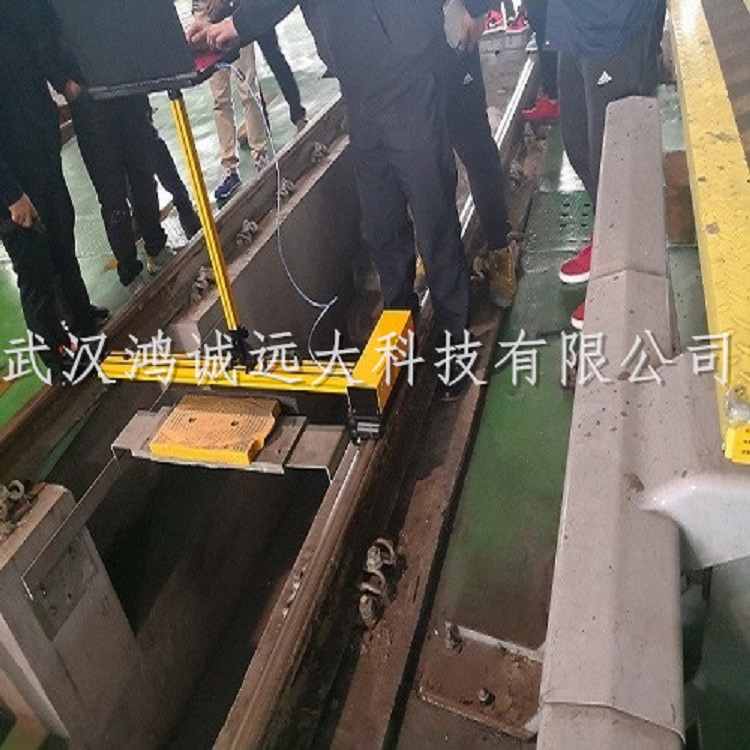

HYJCG-1行走式接触轨测量仪,接触轨几何尺寸检测仪

　　HYJCG-1行走式接触轨测量仪 上接触式接触轨几何尺寸检测仪 行走式接触轨检测仪 便携式接触轨多功能检测装置 非接触式第三轨参数检测仪 便携式三轨图像测量仪 接触轨测量尺 三轨尺

　　HYJCG-1行走式接触轨测量仪自动、非接触动态测量接触轨与走行轨的垂直高度和水平距离，保证接触轨设备的安装精度，减少安装过程中人员劳动强度，提高劳动效率；同时也为接触轨的日常维护提供真实准确的数据参考，保证集电靴与接触轨受流稳定可靠，对地铁列车安全稳定可靠运行具有重要的意义。

　　功能介绍

　　1、采用非接触式测量方式，自动连续检测接触轨几何参数、端部弯头、受流面磨耗值（选配）

　　2、对接触轨受流面及周围防护罩区域可选高清录像，能够清晰反映受流面状态

　　3、利用定位传感器，结合线路固有信息，数据库定位技术，定位接触轨故障点

　　4、设备识别和测量的时延不超过2秒，速度更快

　　5、结构特点：设备整体采用完全一体化结构，无需拼装，减少误差，盖板展开可立即使用，设备使用前后都无需组装、拆卸任何部件；检测小车采用航空铝材，强度高，重量轻，携带方便；设备可在不调转机体的情况下转换推行方向。

　　技术参数

　　接触轨类型：上接触式/下接触式

　　检测速度：0-10km/h

　　采样最小间隔：2mm

　　测量技术：激光图像

　　导高测量范围：100-210mm（可调）

　　测量精度：士2.0m（动态）

　　拉出值测量范围：1300-1600mm（可调）

　　测量精度：士2.0mm（动态）

　　分辨率：±0.5mm

　　端部弯头坡度：1:30~1:70，精度：士2.0mm（动态）

　　绝缘罩导高、拉出值精度：±2mm（选配）

　　接触轨接头平整度：大于1mm报警（选配）

　　磨耗精度：±1mm（选配）

　　膨胀接头：自动识别3mm宽度以上的膨胀接头（选配）

　　控制：11档位可实时在线调节

　　测量稳定性：全时感知，正反向功能≤1‰，≤2%RMS光纤耦合系统，IRS微调系统，双置3XLimW及自调节适配装置，AIO、L-sen、DiPro-Eh

　　测量系统：全自动连续扫描式动态测量（非人工识别、非手动界面操作、非按键等方式）；手推式检测小车，实时自动或定点测量，实时动态测量及显示数据、波形图、图像和二维坐标、超限分级、报警；“高速细化+激光图像测量+脉冲触发数据采集”二级触发系统

　　绝缘：设备主体采用铝合金，两端尼龙轮耐压绝缘。和钢轨接触的两端绝缘电阻不应小于1MΩ，严格杜绝使用过程中出现红光带/紫光带现象，也不能触发计轴器计数。

　　走行方式：人工推行（电动驱行可选）

　　控制系统：笔记本电脑（三防平板电脑可选）

　　工作时间：≥4h

　　工作温度：-20℃～50℃

　　储存温度：-30℃～70℃

　　尺寸：1620x380x200mm

　　重量：≤13kg
