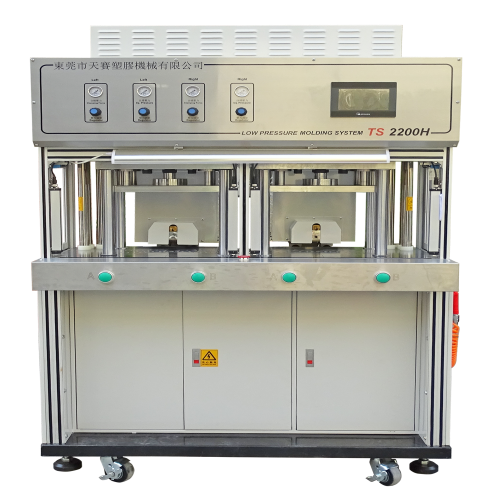

侧式注胶双工位无胶管一体机
发布时间：2026-03-30 01:39:18
| 品牌 | 东莞天赛 | 型号 | TS 2200 |
| 类型 | 其他 | 塑化方式 | 其他 |
| 传动方式 | 其他 | 操作方式 | 半自动 |
适用于各式低压热熔胶成型树脂对产品注胶包封。其制程压力低0-6Mpa，不损伤零部件，无化学反应，成形快速，可取代灌封胶与外壳，成形后有保护,绝缘与防水效果。
广泛应用于：各式汽车电子与汽车线束，同轴线缆，防水接插件，LED模块与串灯，PCBA模块，传感器，线圈等等。
l 注胶系统采用齿轮BENG和注胶QIANG，BENG体直接和7L胶缸连接. 结构紧凑，注胶稳定, 故障率低，使用寿命长。
l 双工位单枪侧式注胶,给予较复杂的多模穴与滑块机构的模具较大的应用空间。
l 双胶缸，注胶更稳定,生产效率更高，应用更广泛。
l 速熔式胶缸，以6208热熔胶为例，加热200℃，18分钟可作业。
l 合模采用气液增压缸，合模力更大，适合注胶面积较大、注胶量大产品的大批量生产。
l 注胶压力大小可通过面板压力调节阀进行调节。
l 操作台和溶胶系统采用一体式设计，使用灵活。
l 注胶系统各部件采用模块化设计,同时机器带有自诊功能和各种故障报警，维修及保养方便快速。
l 机台四段控温, 胶缸、胶枪均可独立控制，温控准确，具备定时加热、超温报警和自动停止加热功能。
l 工作保护采用双手操作、同时配备光幕。
l 标准化、系统化模架设计，方便更换模具;同时工作台配备产品顶出装置，方便取出产品。
| 设备尺寸/ 重量
|
1030mm * 1150mm * 1960mm /620kg 40.55 in *45.28 in * 77.17 in/1366.85 lb
|
|
占地面积
|
1030mm * 1150mm 40.55 in *45.28 in
|
|
工作台面离地高度
|
850mm 33.46in
|
|
包装尺寸/ 重量
|
1130mm * 1250mm * 2060mm/660kg 44.49in * 49.21in * 81.11in/1455lb
|
|
熔胶系统与数量
|
LPMS-MOD-07-2200H-DSAF1*2
|
|
自动加料系统
|
LPMS D10
|
|
注胶枪型号与角度
|
LPMS-LG02 * 2 / 36.4°
|
|
注胶管编号与数量
|
N / A
|
|
输入电压
|
单相200-240VAC / 50 Hz
|
|
温控分区
|
4
|
|
温度范围
|
室温至 250°C / 485°F
|
|
功率
|
10Kw
|
|
工作气压
|
0.5 MPa | 73 Psi
|
|
脱模力
|
250kg
|
|
合模方式
|
气液增压缸
|
|
合模力
|
10 T
|
|
合模行程
|
150 mm | 5.91 in
|
|
控制系统
|
7 in”人机界面，PLC控制
|
|
安全保护
|
双手操作按钮、光栅
|
|
标准模具尺寸
|
230mm * 120mm *150mm/25kg 9.06in * 4.72in * 5.91in/55lb
|
|
模具尺寸
|
300 mm * 200 mm * 150 mm 11.81 in* 7.87 in* 5.91 in
|
