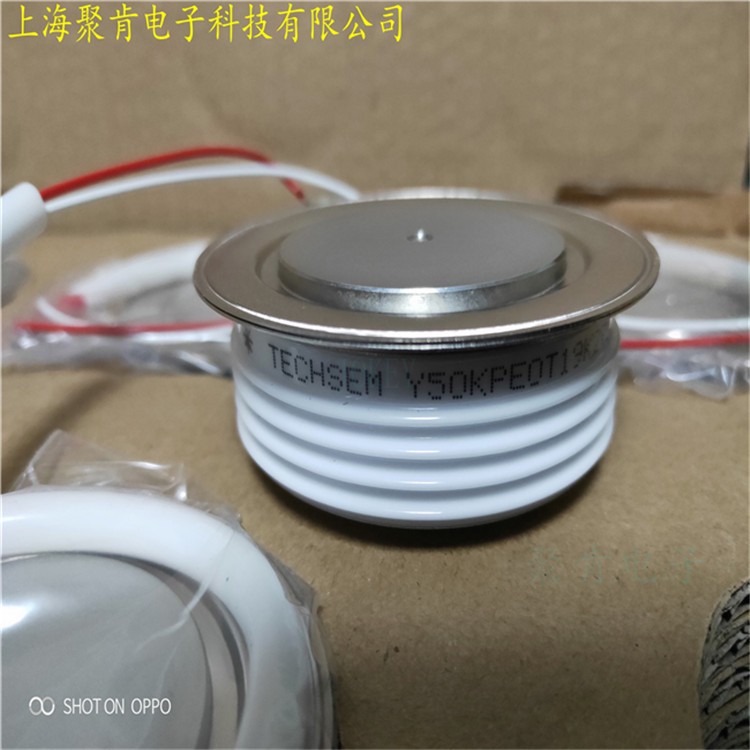

台基可控硅KK1000A3800V大功率变流器品质优良

发布时间:2023-11-14 08:36:50

  可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅,简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接,这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单,没有反向耐压问题,因此特别适合做交流无触点开关使用。

  可控硅有多种分类方法:1、按关断、导通及控制方式分类:可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅(GTO)、BTG可控硅、温控可控硅和光控可控硅等多种;2、按引脚和极性分类:可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅;3、按封装形式分类:可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中,金属封装可控硅又分为螺栓形、平板形、圆壳形等多种;塑封可控硅又分为带散热片型和不带散热片型两种;4、按电流容量分类:可控硅按电流容量可分为大功率可控硅、率可控硅和小功率可控硅三种。通常,大功率可控硅多采用金属壳封装,而中、小功率可控硅则多采用塑封或陶瓷封装;5、按关断速度分类:可控硅按其关断速度可分为普通可控硅和高频(快速)可控硅;6、过零触发-一般是调功,即当正弦交流电交流电电压相位过零点触发,必须是过零点才触发,导通可控硅;7、非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅,常见的是移相触发,即通过改变正弦交流电的导通角(角相位),来改变输出百分比。

  鉴别可控硅三个极的方法很简单,根据P-N结的原理,只要用万用表测量一下三个极之间的电阻值就可以。阳极与阴极之间的正向和反向电阻在几百千欧以上,阳极和控制极之间的正向和反向电阻在几百千欧以上(它们之间有两个P-N结,而且方向相反,因此阳极和控制极正反向都不通);控制极与阴极之间是一个P-N结,因此它的正向电阻大约在几欧-几百欧的范围,反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的,反向不是完全呈阻断状态的,可以有比较大的电流通过,因此,有时测得控制极反向电阻比较小,并不能说明控制极特性不好。另外,在测量控制极正反向电阻时,万用表应放在R*10或R*1挡,防止电压过高控制极反向击穿。若测得元件阴阳极正反向已短路,或阳极与控制极短路,或控制极与阴极反向短路,或控制极与阴极断路,说明元件已损坏。可控硅是可控硅整流元件的简称,是一种具有三个PN结的四层结构的大功率半导体器件。实际上,可控硅的功用不仅是整流,它还可以用作无触点开关以快速接通或切断电路,实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电,等等。可控硅和其它半导体器件一样,其有体积小、效率高、稳定性好、工作可靠等优点。它的出现,使半导体技术从弱电领域进入了强电领域,成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

  可控硅使用注意事项:1、外加电压极性要正确,即阳极到阴极之间加正向电压,控制极到阴极之间也加正向电压;2、为了保证可控硅安全工作,应选择额定耐压为实际工作电压的2~3倍,正向平均电流为实际工作电流的1.5~@倍的管子;3、为了保证可控硅可靠地导通.应尽量用大的触发电压和触发电流,因眺电压、电流较大可以相应降低可控硅的转折导通电压。比如额定触发电压为2.5V的,可使用4.5V以上的电压,但为防止PN结烧毁.—般以不超过10V为好;4、焊接或紧固可控硅时,必须保证电气接触良好,否则因侧啪接触电阻就会引起很大的功率消耗;5、可控硅的保护方法:一是散热,可控硅是大功率器件,散热是一个突出的问题,规定20A以下的可控硅靠自身散热器自然散热,20A以上的大电流可控硅则必须强迫冷却,其方法有风冷和水冷散热。二是过流保护,虽然在选择可控硅时已留有余量,但也可能出现超过额定值的情况,为此可在可控硅阳极或阴极串联一个熔断器,应选快速熔断器,如RSL、RSO、RSS等型号;6、可控硅损坏后的修理:如果是可控硅性能变坏引起误导通,造成电器工作时好时坏,只要确认其它元件无问题,则可暂时拆去可控硅不用,待买到同型号可控硅时再捍上使用;根据可控硅的结构特点和原理,可用合适参数的三极管组成复合管代用;可以选择同型号或相同参数(正反向重复峰值电压、额定正向平均电压、控制极触发电压和电流)的可控硅代换,各种型号的进口可控硅均可用国产可控硅代换,代换时要注意外形尺寸相近,以便安装。

  可控硅的主要工作特性:为了能够直观地认识可控硅的工作特性,大家先看这块示教板(图)。可控硅VS与小灯泡EL串联起来,通过开关S接在直流电源上。注意阳极A是接电源的正极,阴极K接电源的负极,控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型可控硅,若采用KP1型,应接在1.5V直流电源的正极)。可控硅与电源的这种连接方式叫做正向连接,也就是说,给可控硅阳极和控制极所加的都是正向电压。现在我们合上电源开关S,小灯泡不亮,说明可控硅没有导通;再按一下按钮开关SB,给控制极输入一个触发电压,小灯泡亮了,说明可控硅导通了。这个演示实验给了我们什么启发呢;这个实验告诉我们,要使可控硅导通,一是在它的阳极A与阴极K之间外加正向电压,二是在它的控制极G与阴极K之间输入一个正向触发电压。可控硅导通后,松开按钮开关,去掉触发电压,仍然维持导通状态。

  可控硅控制极所需触发脉冲的产生:可控硅触发电路的形式很多,常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小可控硅触发大可控硅的触发电路,等等。今天大家制作的可控硅调压器,多采用的是单结晶体管触发电路。
