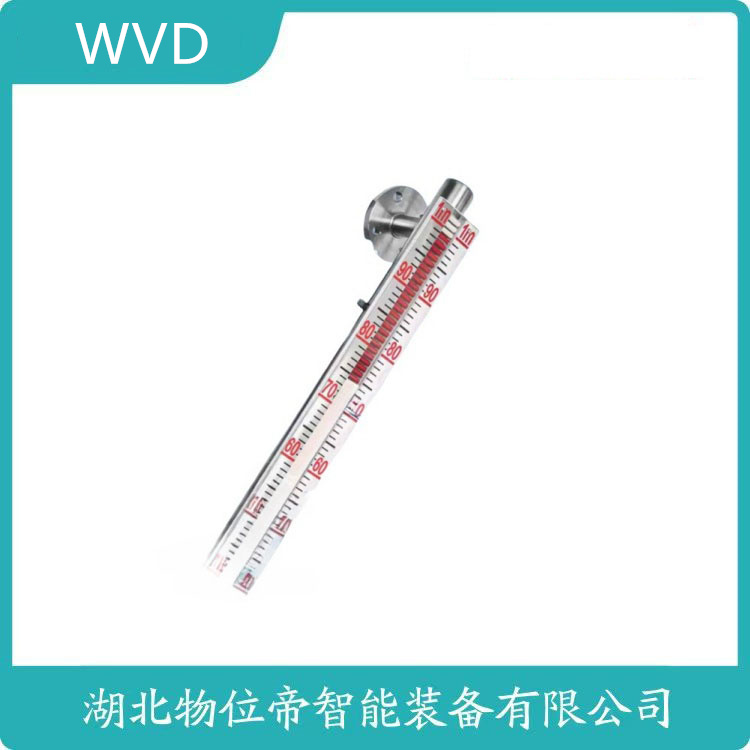

UFS-AOAO-4000翻柱式磁浮子液位计 接线说明

　　磁翻板液位计是一种基于浮力原理和磁性耦合原理工作的液位测量装置，适用于高温、高压、耐腐蚀等复杂工况，具有直观显示、高密封性、防泄漏等特点，广泛应用于石油、化工、食品、环保等行业的液位检测与控制。

　　产品特点

　　直观显示与高可靠性

　　通过磁性翻柱（红白双色）实现液位高度可视化，指示清晰醒目，读数直观。

　　采用磁性耦合隔离器密闭结构，全过程测量无盲区，适用于易燃、易爆、腐蚀性等复杂环境。

　　结构简单，维护成本低，无需电源即可实现液位显示。

　　高密封性与防泄漏设计

　　主体与被测介质完全隔离，密封性能优异，适应高压、高温工况。

　　配备安全钢珠装置，当玻璃因意外损坏时，钢珠在容器内压作用下自动密封，防止介质外溢，保障操作安全。

　　安装灵活与功能扩展

　　支持侧装和顶装两种安装方式，可捆绑远传装置，实现液位就地显示与远程监控。

　　可配套磁性开关、干簧管远传变送器等，实现液位报警、控制及数据远传功能。

　　耐腐蚀与抗干扰能力

　　零部件材料采用304/316L不锈钢、PP、PVC及PTFE/FEP内衬等，适应强腐蚀性介质。

　　主体周围不容许有导磁体靠近，避免外部磁场干扰，确保测量准确性。

　　UFS-AOAO-4000翻柱式磁浮子液位计 接线说明

　　工作原理

　　浮力驱动与磁耦合传递

　　主导管与容器通过连通管相通，浮子在浮力作用下随液位升降。

　　浮子内永磁体通过磁耦合作用驱动面板上的磁性翻柱翻转，红白交界处指示实际液位高度。

　　信号输出与远传控制

　　测量管侧可加装干簧管或磁致伸缩传感器，检测磁浮子位置信号。

　　通过电子模块将液位变化转换为4～20mA标准模拟信号或数字信号，传输至远程监控系统。

　　UFS-AOAO-4000翻柱式磁浮子液位计 接线说明

　　UFS-AOAO-4000翻柱式磁浮子液位计是专为各类容器液位测量设计的仪表，基于磁浮子与翻柱指示原理，通过磁耦合驱动色柱翻转，实现液位直观显示，适用于石油、化工、水处理等行业的密封容器或储罐，具有耐腐蚀、可靠性高、读数清晰等特点。

　　接线时，仪表供电采用DC 24V，电源正极接“+”端子，负极接“-”端子；信号输出端子（如4-20mA）需对应连接二次仪表，注意极性正确。安装接线应使用屏蔽电缆，屏蔽层单端接地，避免与动力线及强电磁干扰源并行敷设，确保信号传输稳定。接线完成后需检查端子紧固度，确认无误后方可通电运行。
