具体测量过程断面宽度测量：

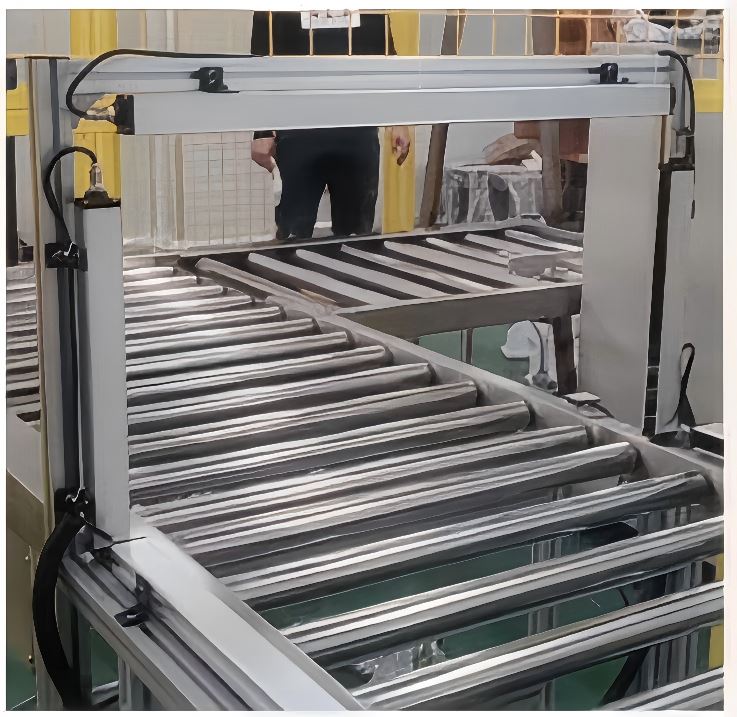

光幕设置在轮胎生产线的宽度测量区域。
轮胎经过光幕时，发射器发出的光束会被轮胎的两侧遮挡。
光幕接收器检测到遮挡光束的变化，系统计算轮胎的断面宽度。

内径测量：
光幕配置在轮胎的内径检测区域。
发射器发出的光束穿过轮胎的中心区域。
光幕接收器测量到光束的遮挡情况，进而计算轮胎的内径。

外径测量：
光幕放置在轮胎的外径检测位置。
轮胎的外径会改变光束的遮挡模式。
光幕接收器记录光束变化，计算轮胎的外径。

圆体直径测量光幕，是一种专为回转体工件设计的“光学卡尺”。它把成千上万束平行红外光排成一道“看不见的尺”，当圆柱、圆锥或球体穿过光幕时，遮挡的阴影被高速扫描，边缘位置瞬间捕获；无需旋转，也不用接触，仅依靠双向对射的几何关系，系统即可在 1 ms 内解算出工件的***、最小与平均直径，并给出椭圆度、同心度等派生值。

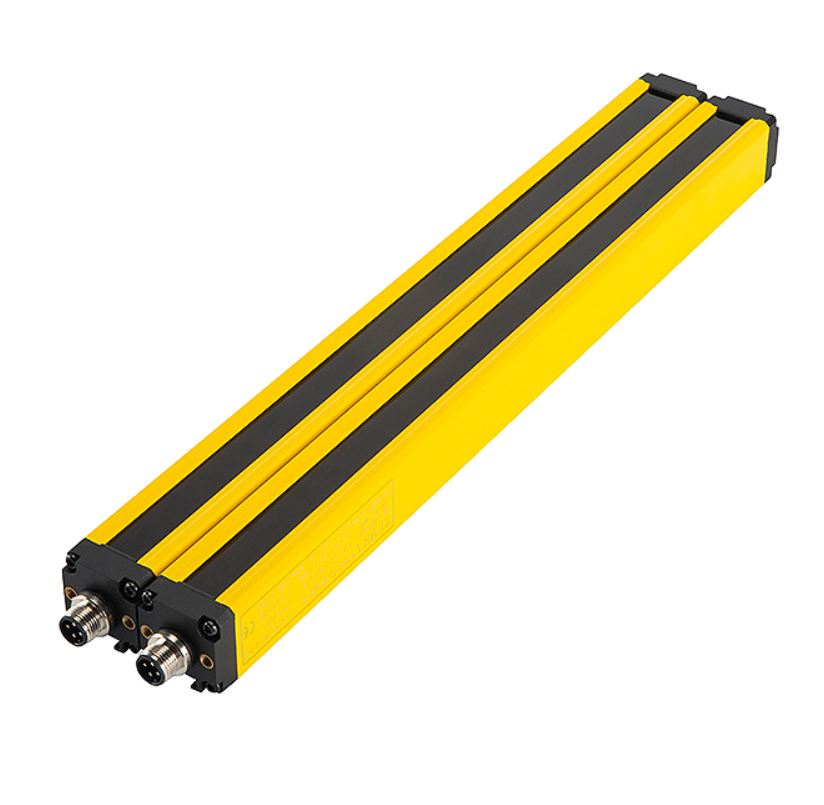

圆体直径测量光幕整套设备由发射端、接收端、运算模块与通讯接口四部分组成。发射端采用 940 nm 激光级 LED，光束间距最小可达 0.5 mm，重复精度可追至 ±5 μm；接收端使用线阵 CMOS 同步采样，抗环境光干扰能力＞50 000 Lux。运算模块内置 FPGA 边缘提取算法，可自动补偿抖动、温度漂移与灰尘累积误差，保证 24 h 长期稳定性优于 0.01 mm。
