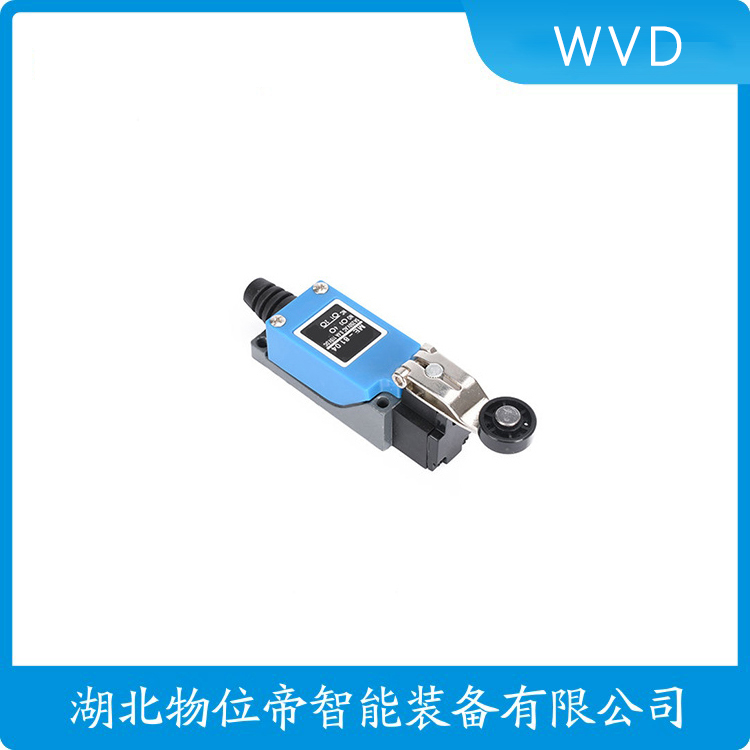

TR236-11Z-U90-1637行程限位开关 使用方法

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　TR236-11Z-U90-1637行程限位开关 使用方法

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　TR236-11Z-U90-1637行程限位开关 使用方法

　　TR236-11Z-U90-1637行程限位开关用于机械设备行程控制，通过限制运动行程避免超程运行，保障设备安全。

　　安装时，需将其固定于机械运动行程终点位置，确保触点动作区域与运动部件对应，安装支架应牢固可靠，避免振动导致位置偏移。接线时，根据控制需求选择常开或常闭触点，电源线与信号线分别对应接线端子，确认连接牢固、极性正确，防止短路或接触不良。

　　调试时，手动模拟机械运动，观察触点动作是否灵活、复位是否及时，调整限位块位置，确保在设定行程终点准确触发，避免误动作或不到位。日常使用需定期检查触点磨损情况，清理表面灰尘，保持动作灵敏，确保长期稳定运行。
