SF-81浮球液位变送器 应用与建议

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　SF-81浮球液位变送器 应用与建议

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口���储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

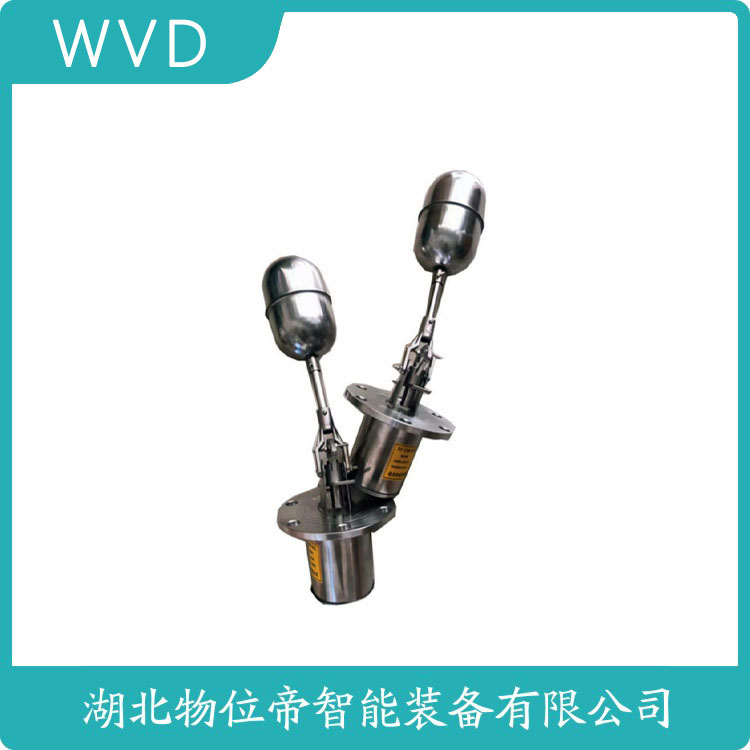

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　SF-81浮球液位变送器 应用与建议

　　SF-81浮球液位变送器采用磁耦合感应技术，通过浮球与液位同步升降，驱动内部精密传感器转换成4-20mA标准信号，实现液位实时、监测。具有测量范围广（0-5米可选）、抗干扰能力强、稳定性高等特点，适用于多种腐蚀性与非腐蚀性介质。

　　广泛应用于工业储罐、水箱、反应釜、管道等容器的液位测量，覆盖水处理、石油化工、食品饮料、制药等行业，可满足高温、高压、腐蚀等复杂工况需求，为生产过程自动化控制提供可靠数据支持。

　　安装时需确保传感器垂直安装，避免介质直接冲击浮球；定期清理浮球附着物，防止卡滞影响测量精度；建议每6个月进行一次校准，确保长期稳定运行。同时，根据介质特性选择合适材质的浮球，延长设备使用寿命。
