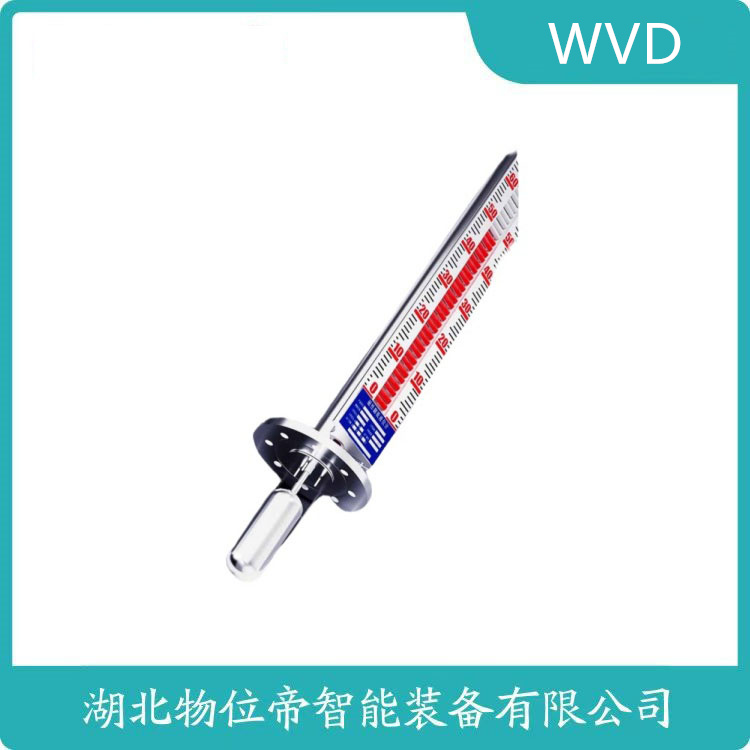

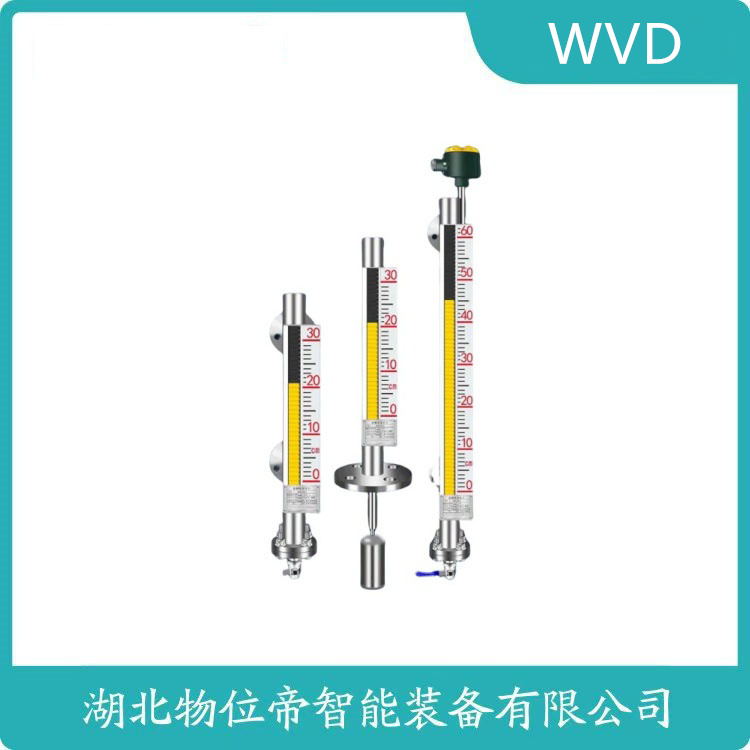

UFZ-452-0D1-00d-W7965-H13500/FH磁翻板液位计 应用案例

　　磁翻板液位计是一种基于浮力原理和磁性耦合原理工作的液位测量装置，适用于高温、高压、耐腐蚀等复杂工况，具有直观显示、高密封性、防泄漏等特点，广泛应用于石油、化工、食品、环保等行业的液位检测与控制。

　　产品特点

　　直观显示与高可靠性

　　通过磁性翻柱（红白双色）实现液位高度可视化，指示清晰醒目，读数直观。

　　采用磁性耦合隔离器密闭结构，全过程测量无盲区，适用于易燃、易爆、腐蚀性等复杂环境。

　　结构简单，维护成本低，无需电源即可实现液位显示。

　　高密封性与防泄漏设计

　　主体与被测介质完全隔离，密封性能优异，适应高压、高温工况。

　　配备安全钢珠装置，当玻璃因意外损坏时，钢珠在容器内压作用下自动密封，防止介质外溢，保障操作安全。

　　安装灵活与功能扩展

　　支持侧装和顶装两种安装方式，可捆绑远传装置，实现液位就地显示与远程监控。

　　可配套磁性开关、干簧管远传变送器等，实现液位报警、控制及数据远传功能。

　　耐腐蚀与抗干扰能力

　　零部件材料采用304/316L不锈钢、PP、PVC及PTFE/FEP内衬等，适应强腐蚀性介质。

　　主体周围不容许有导磁体靠近，避免外部磁场干扰，确保测量准确性。

　　UFZ-452-0D1-00d-W7965-H13500/FH磁翻板液位计 应用案例

　　工作原理

　　浮力驱动与磁耦合传递

　　主导管与容器通过连通管相通，浮子在浮力作用下随液位升降。

　　浮子内永磁体通过磁耦合作用驱动面板上的磁性翻柱翻转，红白交界处指示实际液位高度。

　　信号输出与远传控制

　　测量管侧可加装干簧管或磁致伸缩传感器，检测磁浮子位置信号。

　　通过电子模块将液位变化转换为4～20mA标准模拟信号或数字信号，传输至远程监控系统。

　　UFZ-452-0D1-00d-W7965-H13500/FH磁翻板液位计 应用案例

　　UFZ-452-0D1-00d-W7965-H13500/FH磁翻板液位计专为工业液位实时监测设计，采用磁耦合原理，通过浮子与翻板的联动实现液位直观显示。其高量程设计（H13500）适用于大型储罐及反应釜等设备，确保在复杂工况下捕捉液位变化。

　　产品结构采用密封式设计，有效防止介质泄漏，保障生产安全；翻板指示清晰，支持远距离观察，适配不同安装环境。耐腐蚀材质（FH标识）使其可广泛应用于石油化工、水处理等行业，对酸碱、油类等介质稳定监测。

　　在实际应用中，该液位计解决了传统人工巡检的误差问题，实现液位数据的实时反馈，为工艺调控提供可靠依据。其免维护特性与长使用寿命，显著降低了设备运维成本，是工业自动化系统中理想的液位监测解决方案。
