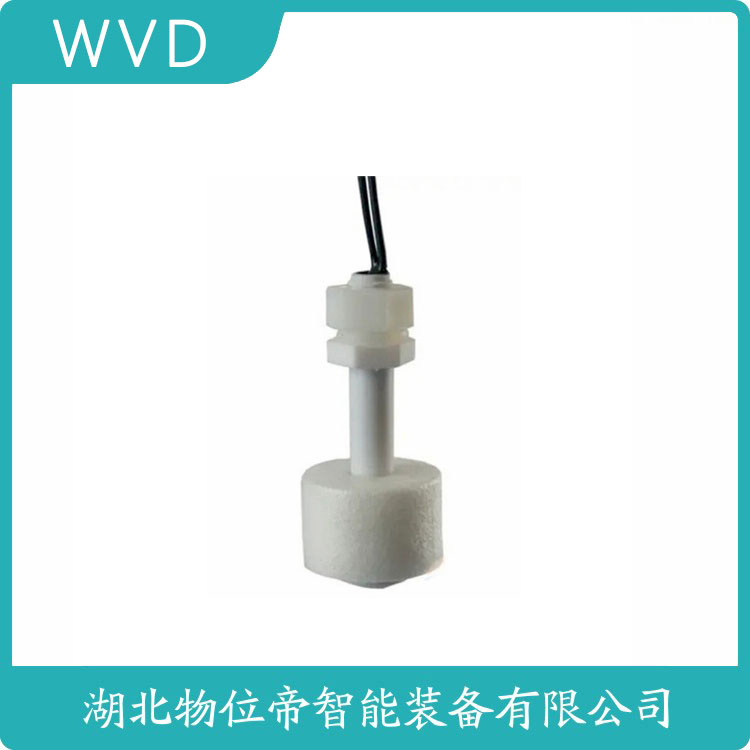

UQK-2000-1CF浮球液位控制器 接线说明

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　UQK-2000-1CF浮球液位控制器 接线说明

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

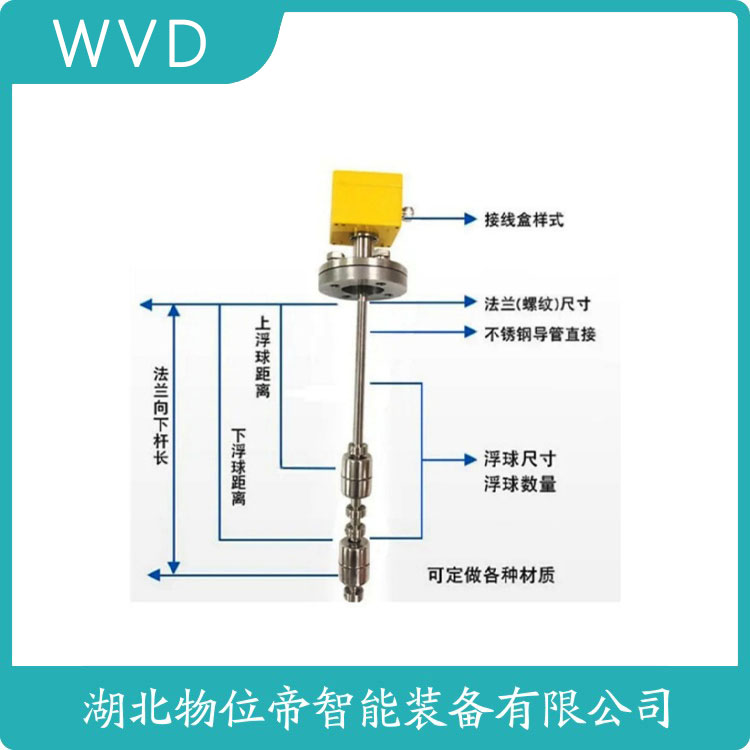

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　UQK-2000-1CF浮球液位控制器 接线说明

　　UQK-2000-1CF浮球液位控制器适用于清水、油类等非腐蚀性液体的液位监测与控制，通过浮球随液位升降驱动内部触点通断，实现液位自动调节或报警功能。

　　接线时，电源线接入控制器标有“L”“N”的端子，电压需匹配AC 220V或DC 24V（根据型号选型），接地端子可靠接地以确保安全。信号线连接至对应负载，如继电器、接触器或报警装置：常开（NO）触点与负载串联，液位达到设定值时触点闭合启动设备；常闭（NC）触点与负载串联，液位异常时触点断开触发报警或停机。

　　安装时需确保浮球垂直悬挂，避免与容器壁或障碍物碰撞，接线端子需紧固防止松动。该控制器结构简单、响应灵敏，广泛应用于储罐、水箱等液位控制场景，有效提升设备运行可靠性。
