　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　KGU13浮球液位变送器 WVD

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

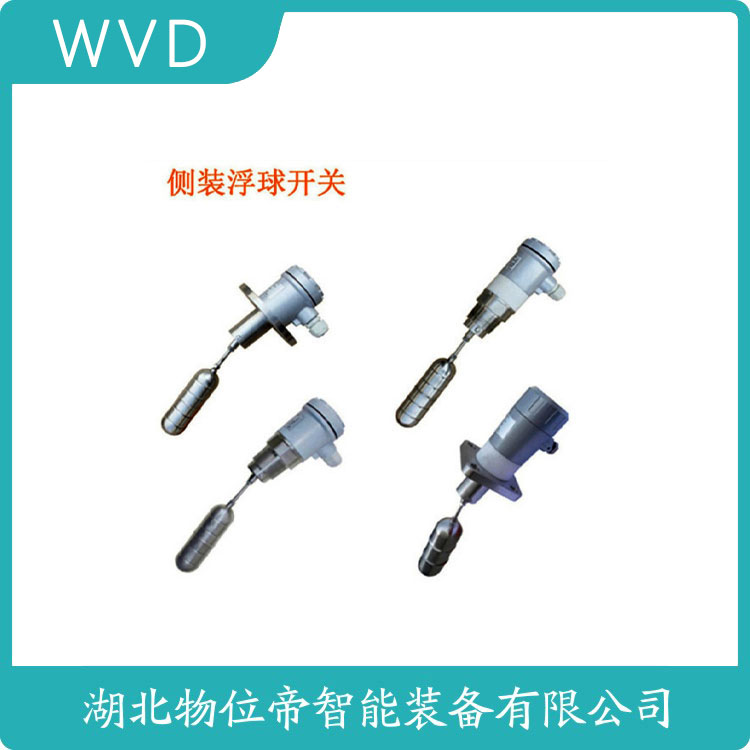

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装式浮球液位���

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　KGU13浮球液位变送器 WVD

　　KGU13浮球液位变送器WVD是一款专为工业液位测量设计的精密仪表，通过浮球感应液位变化，转换为标准电信号输出，实现液位的实时监测与控制。

　　采用磁耦合传动结构，浮球随液位升降带动内部磁钢旋转，精密位移传感器将位移量转化为4-20mA等标准信号，测量过程无机械接触，确保长期稳定运行。

　　可兼容水、油、弱腐蚀性等多种介质，耐温范围覆盖-20~120℃，防护等级达IP65，适用于常压、微压及部分低压工况，安装方式灵活，支持顶装、侧装等多种形式。

　　广泛应用于石油储罐、化工反应釜、水处理池等场景，凭借高精度（±0.5%FS）、抗干扰能力强、维护简便等特点，为工业过程控制提供可靠液位数据支持。
