SLF-10-20-P-A缆式浮球液位开关 WVD

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　SLF-10-20-P-A缆式浮球液位开关 WVD

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观��。

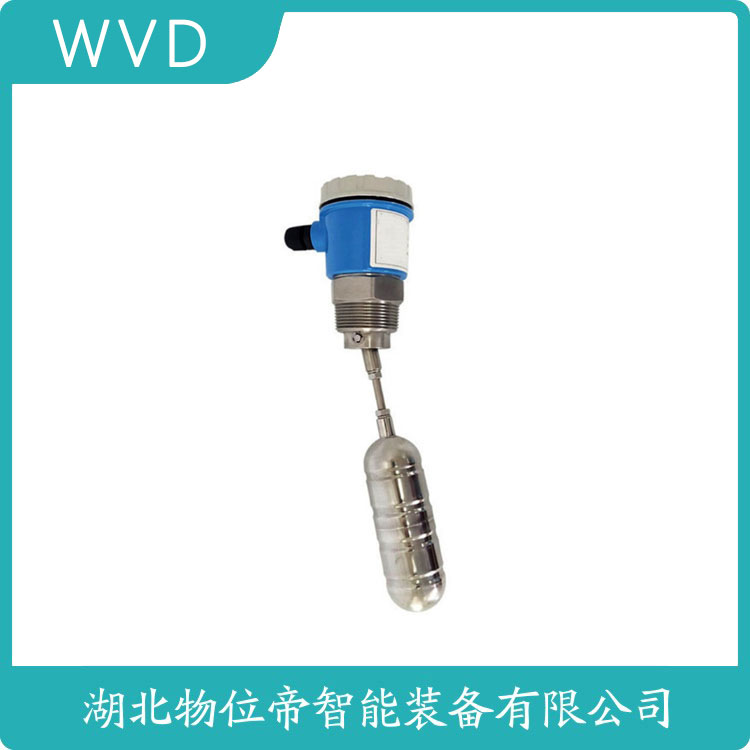

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

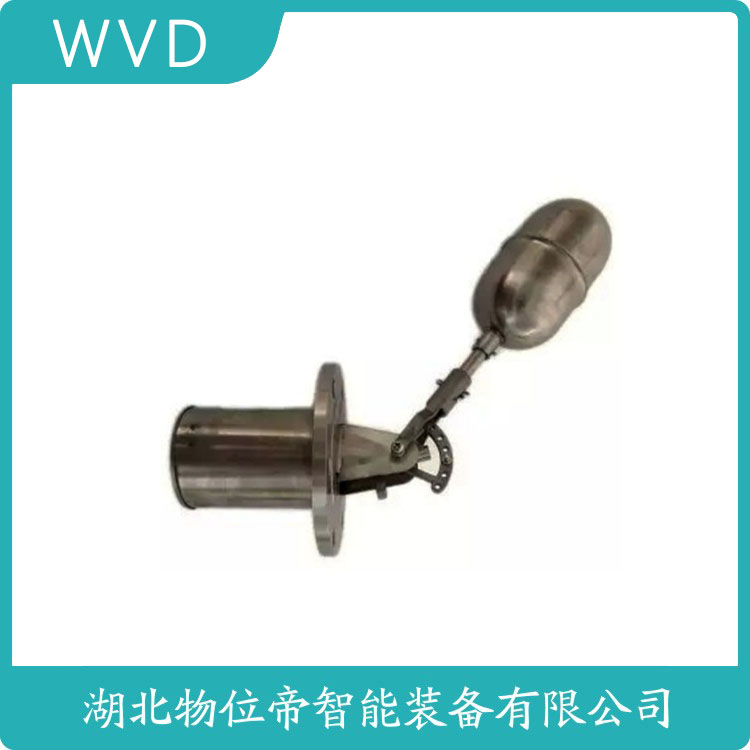

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　SLF-10-20-P-A缆式浮球液位开关 WVD

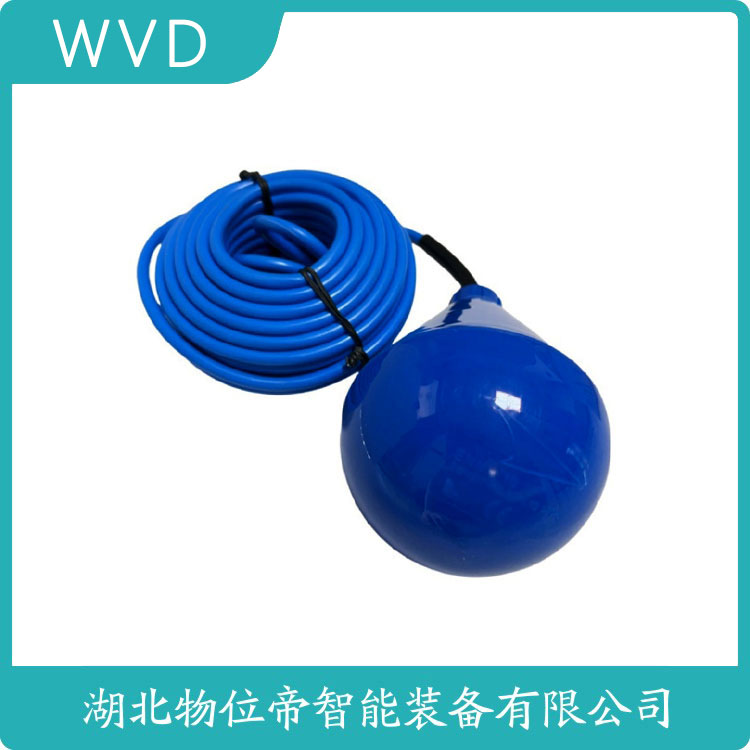

　　SLF-10-20-P-A缆式浮球液位开关 WVD，是一种用于各类容器液位监测与控制的精密设备，适用于水、油等多种介质，广泛应用于储罐、水池、化工反应釜等场景。其工作原理通过浮球随液位升降带动内部触点动作，实现高低液位报警或泵阀联动，控制过程稳定可靠。

　　产品采用缆式设计，可定制10-20米量程，适应深液位及狭小空间安装需求。浮球材质为304不锈钢，耐腐蚀、耐高温，保障在复杂介质中长期使用；缆绳选用高强度耐油材料，抗拉伸、抗磨损，确保信号传输稳定。防护等级达IP68，可完全浸入水中，适用于潮湿、粉尘等恶劣环境。

　　该开关结构简单，无需供电即可实现液位检测，安装维护便捷，动作灵敏无延迟，有效避免液位失控风险，为工业生产提供安全、高效的液位管理解决方案。
