Z4K236-02Z-U180-2172-1行程限位器 接线说明

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　Z4K236-02Z-U180-2172-1行程限位器 接线说明

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC���触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　Z4K236-02Z-U180-2172-1行程限位器 接线说明

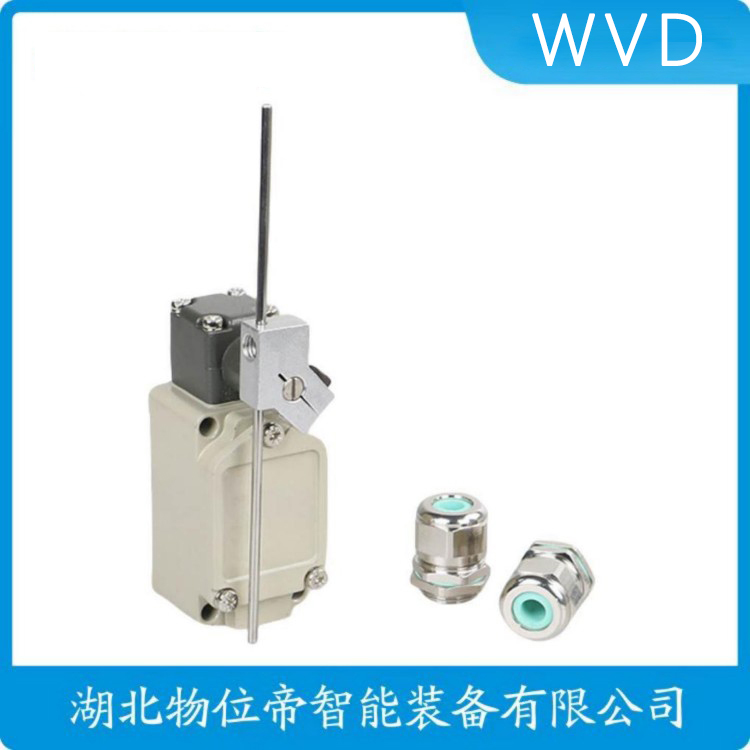

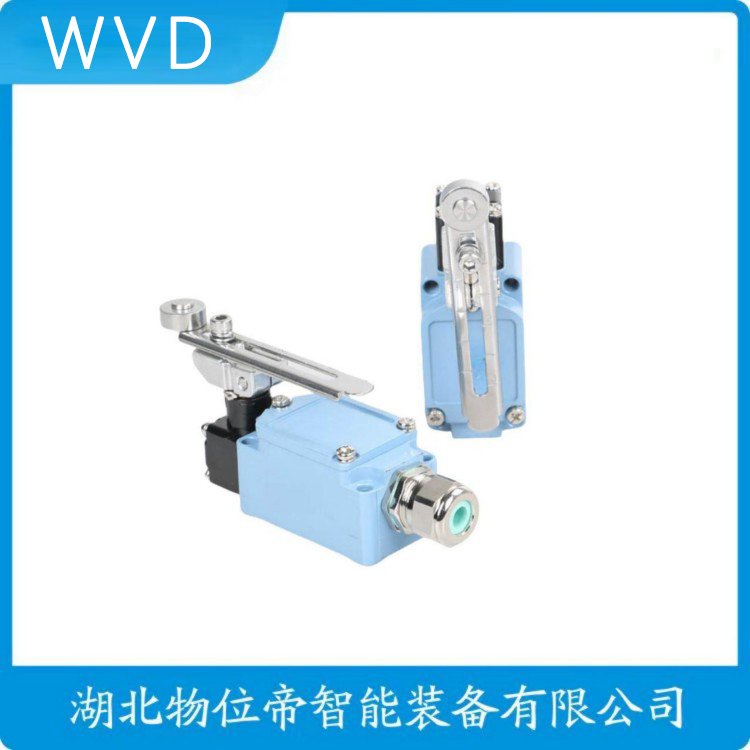

　　Z4K236-02Z-U180-2172-1行程限位器，专为工业设备行程控制设计，通过机械触发限位信号，有效防止设备超程运行，保障作业安全。其接线端子配置清晰：L1、L2为电源输入端，支持AC/DC24V供电；COM为公共端；NO为常开触点，NC为常闭触点，满足不同控制逻辑需求；OUT为信号输出端，可联动控制系统实现行程保护。

　　接线前务必切断设备电源，确保操作安全。将L1、L2分别接入电源正负极，COM端与控制回路公共线连接，根据实际控制需求选择NO或NC端接入信号输出线，输出端再与设备控制系统连接，形成完整限位回路。

　　接线时需注意端子连接牢固，避免接触不良或短路；建议使用截面积0.5-2.5mm²的导线；安装完成后应手动触发限位机构，测试信号输出是否正常，确认无误后方可投入使用。
