ZYL06APAB分体式超声波液位计 使用方法

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　ZYL06APAB分体式超声波液位计 使用方法

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　　多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿功能：内置声速温度���偿公式（环境声速=331.5+0.6×温度），消除温度影响。

　　四、结构组成

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　ZYL06APAB分体式超声波液位计 使用方法

　　ZYL06APAB分体式超声波液位计使用方法

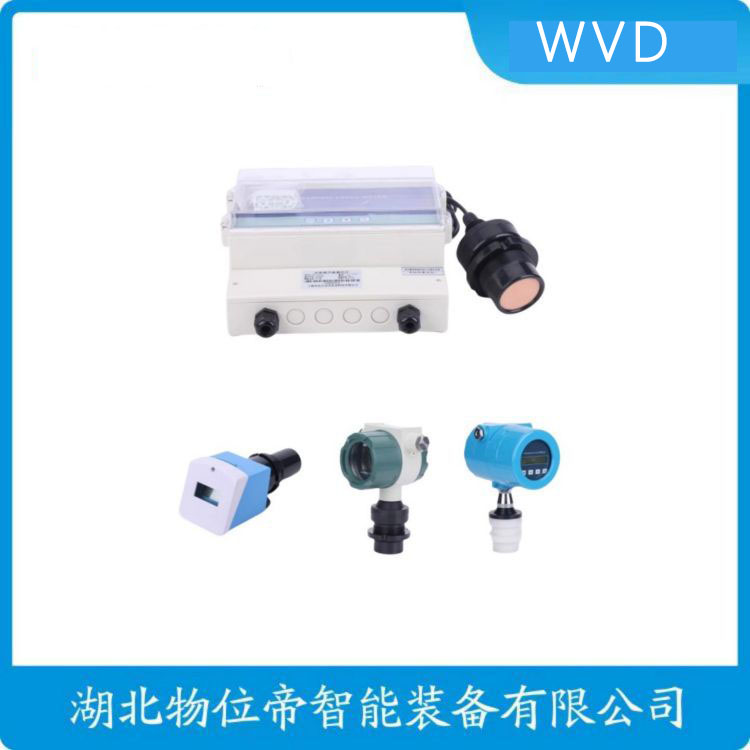

　　ZYL06APAB分体式超声波液位计采用主机与探头分离设计，适用于各类液体介质的液位测量。使用前需确认设备组件完整，包括主机、探头及专用连接电缆。

　　一、探头安装

　　探头安装位置需避开障碍物、搅拌装置及强电磁干扰源，建议垂直于液面安装，确保超声波发射路径无遮挡。安装高度根据测量范围确定，固定时需牢固，避免振动影响测量精度。

　　二、主机与探头连接

　　使用专用电缆连接主机与探头，接口对准后顺时针拧紧，确保信号传输稳定。连接后检查线路无破损，避免接触潮湿环境。

　　三、参数设置

　　开机后进入设置界面，根据实际工况设定测量范围、介质类型（如水、油等）、温度补偿参数等。参数需与现场环境匹配，确保测量准确性。

　　四、校准操作

　　使用或更换介质时需校准：空仓状态下校准零点，满仓状态下校准满量程。校准过程中保持环境稳定，避免干扰。

　　五、日常使用

　　定期清洁探头表面，防止结垢影响信号发射；避免强电磁干扰环境；定期检查连接线路，确保设备稳定运行。

　　通过以上步骤，可有效保障液位计测量精度，满足工业场景液位监测需求。
