UTG21-HE-015-ZG超声波液位计 操作流程

　　超声波液位计产品资料

　　一、产品概述

　　超声波液位计是一种利用超声波技术实现非接触式液位测量的仪表，广泛应用于工业、市政、农业等领域。其通过发射超声波脉冲并接收反射波，计算声波往返时间，结合声速换算得出液位高度。

　　二、技术参数

　　量程范围：0—60米（支持定制扩展）。

　　精度：0.5%—1.0%FS（全量程范围），分辨率3mm或0.1%（取大值）。

　　输出信号：支持4-20mA模拟量、RS485/RS232数字通信、无线GPRS输出。

　　供电方式：DC24V（二线制/三线制）、AC220V（四线制），支持防爆环境。

　　防护等级：仪表IP66，探头IP68，适应恶劣环境。

　　环境适应性：仪表工作温度-20℃至60℃，探头工作温度-20℃至80℃。

　　UTG21-HE-015-ZG超声波液位计 操作流程

　　三、核心功能

　　非接触测量：通过超声波反射原理，无需与介质接触，避免污染或腐蚀风险。

　　高精度与稳定性：采用时间差测量技术，实现毫米级精度，适应复杂工况。

　　智能信号处理：内置回波分析算法，自动滤除虚假信号，提升抗干扰能力。

　　多参数输出：支持模拟量、开关量、数字通信接口，兼容PLC、DCS等控制系统。

　　温度补偿���能：内置声速温度补偿公式（环境声速=331.5+0.6×温度），消除温度影响。

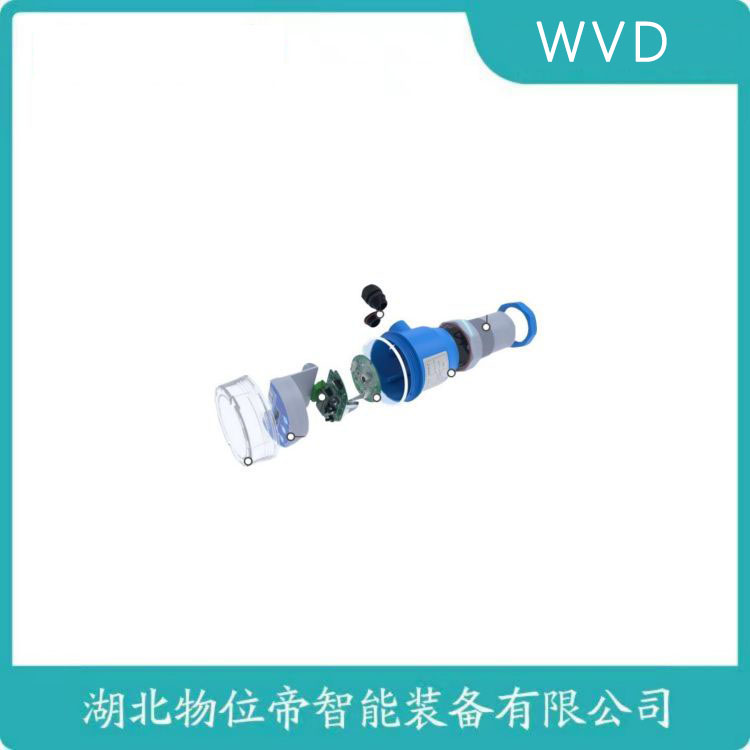

　　四、结构组成

　　超声波换能器（探头）：发射与接收超声波信号，采用PVDF材质或物理密封型设计，防护等级IP68。

　　驱动电路模块：控制信号发射与接收，集成功率调整、增益控制功能。

　　电子液晶显示模块：实时显示液位高度，支持中英文界面切换。

　　防护外壳：聚材质，耐化学品腐蚀，适用于强酸、强碱环境。

　　UTG21-HE-015-ZG超声波液位计 操作流程

　　UTG21-HE-015-ZG超声波液位计操作流程如下：

　　安装与准备阶段，需将仪表垂直安装于容器顶部，确保探头正对液面，避开搅拌器、管道等障碍物，距离液面最小高度不低于量程下限，高度不超过量程上限。安装后检查供电电源（24V DC）稳定，接地可靠。

　　参数设置阶段，通过仪表按键进入菜单，依次配置量程（根据容器高度设定）、介质类型（如水、油等，影响声速补偿）、输出模式（4-20mA/HART或继电器输出）及报警阈值（高低液位限值）。设置完成后保存参数，仪表自动进入测量状态。

　　日常操作与维护阶段，仪表上电后自动完成自检，实时显示液位高度。定期清洁探头表面，避免附着物影响信号发射；每季度检查接线端子是否松动，每年校准一次测量精度，确保数据准确可靠。
