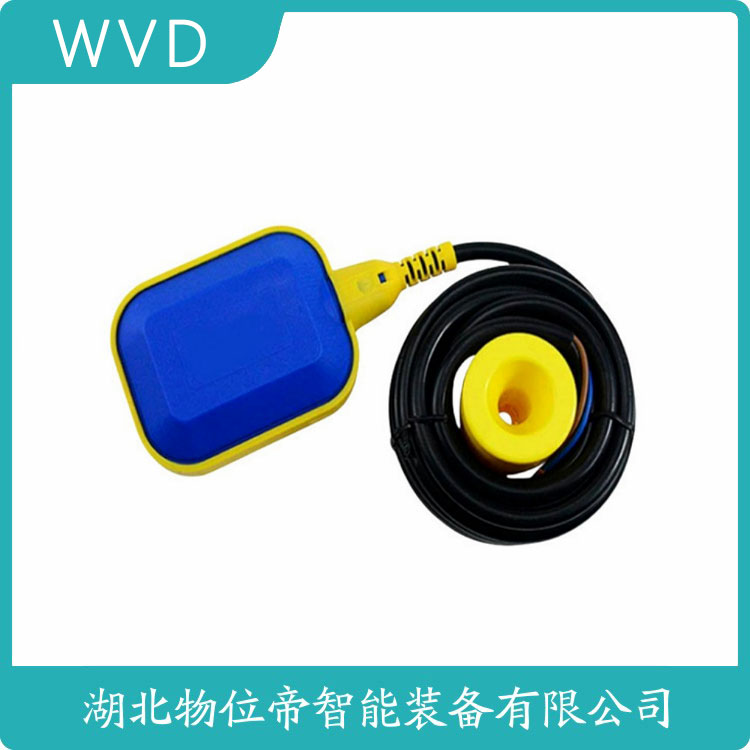

SKEY-5干簧浮球液位控制器 WVD

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

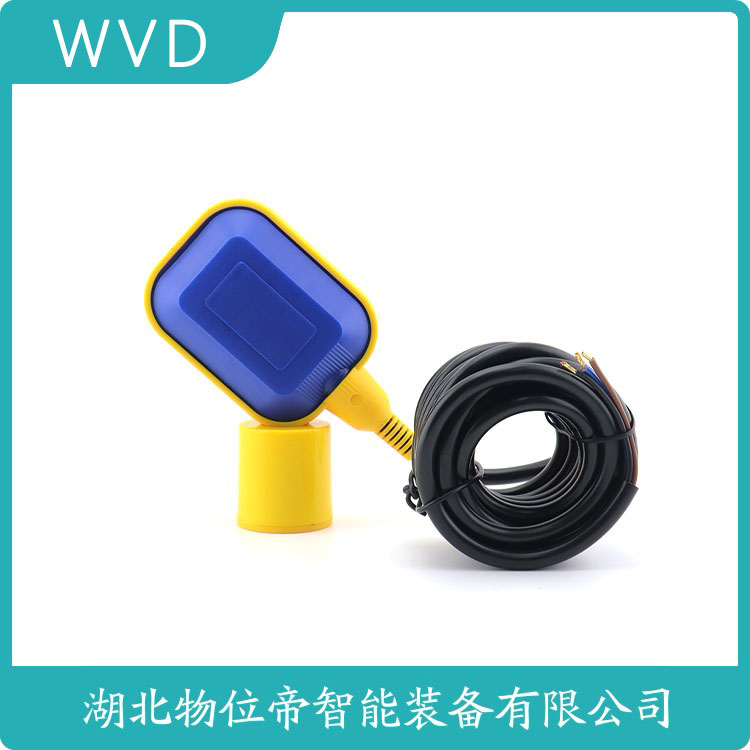

　　SKEY-5干簧浮球液位控制器 WVD

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

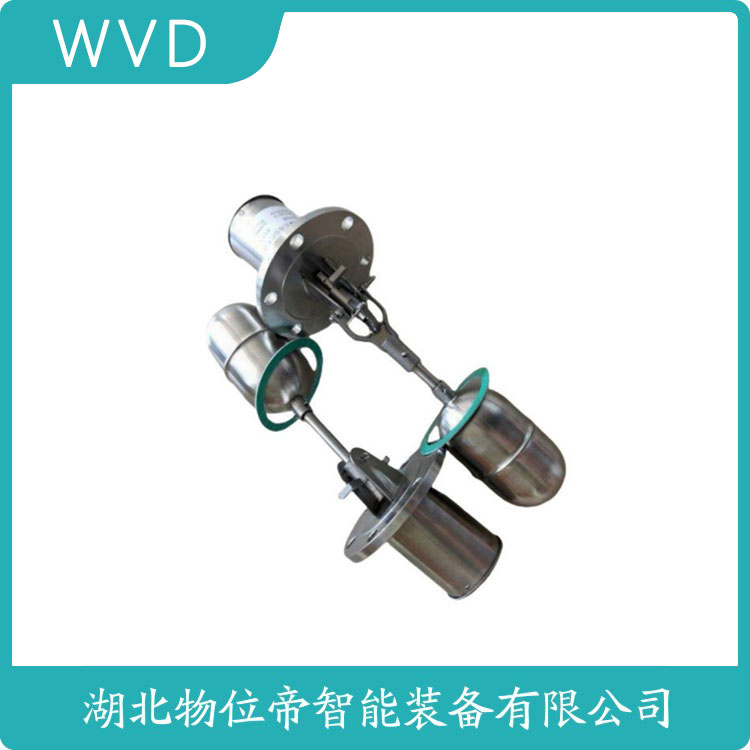

　　SKEY-5干簧浮球液位控制器 WVD

　　SKEY-5干簧浮球液位控制器 WVD 是一款用于液位检测与控制的工业设备。其核心原理是通过浮球随液位升降，带动内部干簧管动作，实现液位信号的转换与输出。该设备能够实时监测液位变化，并根据预设阈值输出开关量控制信号，广泛应用于各类储液容器、水箱、油箱及化工容器的液位监控场景。

　　该控制器采用干簧管与浮球组合结构，具有结构简单、工作稳定可靠的特点。干簧管密封性能良好，能有效避免介质腐蚀，延长使用寿命。浮球设计响应迅速，可捕捉液位波动，确保控制精度。同时，其输出信号为标准开关量，便于与PLC、继电器等控制系统无缝对接，实现自动化控制。

　　设备适用于水、油、弱腐蚀性液体等多种介质，适应不同工业环境下的液位管理需求。通过垂直安装方式，浮球随液位上下浮动，触发干簧管动作，实现液位高低限位的控制。该控制器可有效提升设备自动化水平，降低人工干预成本，保障生产过程的安全与稳定运行。
