FQK-220V-5-F不锈钢浮球开关 使用方法

　　浮球液位计的工作原理

　　浮球液位计是一种基于浮力原理和磁耦合作用的液位测量装置，其核心结构由浮球、导杆（或连杆）、磁簧开关（或干簧管）及信号转换模块组成。当容器内液位发生变化时，浮球随液面升降，其内置的磁体通过磁耦合作用触发导杆上的磁簧开关，进而将液位变化转化为电信号输出。具体过程如下：

　　浮力驱动：浮球因密度小于被测液体而漂浮于液面，液位升降直接带动浮球同步移动。

　　磁耦合触发：浮球内置的磁体随位移靠近导杆上的磁簧开关，磁场作用下磁簧开关的触点闭合或断开，形成开关量信号。

　　信号转换：磁簧开关的动作状态被转化为电阻、电压或电流信号，通过智能转换器输出标准信号（如4~20mA），实现液位的远传显示、控制或记录。

　　FQK-220V-5-F不锈钢浮球开关 使用方法

　　浮球液位计的分类

　　根据结构形式和功能特点，浮球液位计可分为以下类型：

　　1. 按结构形式分类

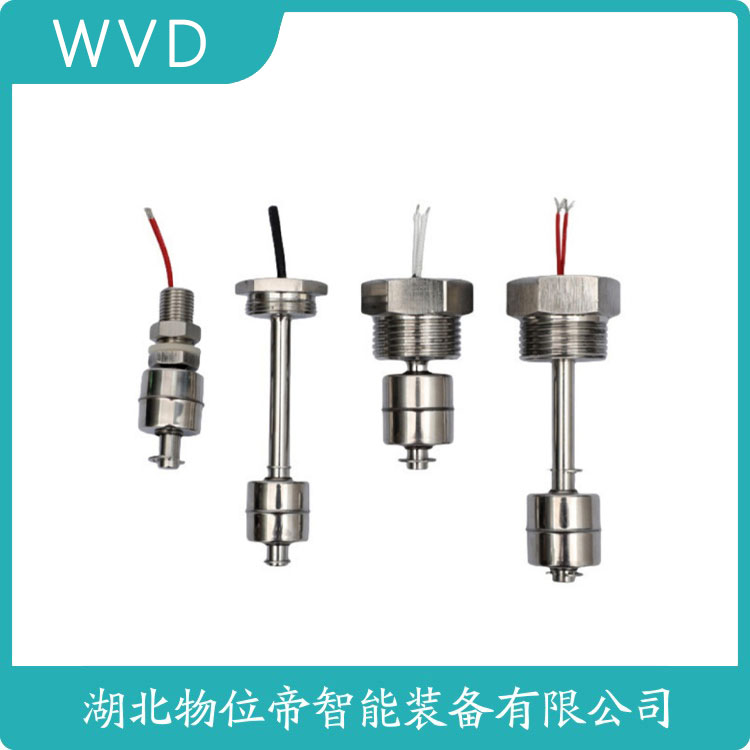

　　侧装式浮球液位计

　　特点：导杆垂直安装于容器侧壁，浮球沿导杆上下移动。

　　应用：适用于侧壁开口的储罐、水池等，便于安装和维护。

　　优势：结构紧凑，可直接显示液位高度，适合现场观察。

　　顶装式浮球液位计

　　特点：导杆通过法兰固定于容器顶部，浮球在导杆内升降。

　　应用：适用于密闭容器或高温高压环境，避免顶部开口带来的安全隐患。

　　优势：密封性好，可承受高压，适合工业过程控制。

　　连杆式浮球液位计

　　特点：浮球通过连杆与外部指示器连接，液位变化带动连杆转动。

　　应用：适用于地下水池、深井等液位低于操作面的场景。

　　优势：无需导杆，安装灵活，适合空间受限的环境。

　　FQK-220V-5-F不锈钢浮球开关 使用方法

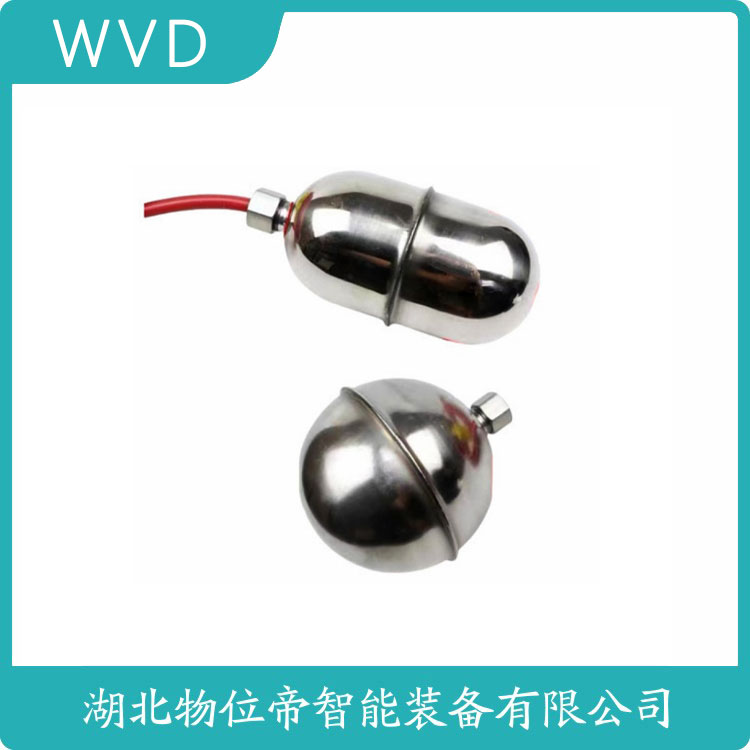

　　FQK-220V-5-F不锈钢浮球开关是一种用于液位控制的自动化元件，采用304不锈钢材质，耐腐蚀性强，适用于水、油等多种中性液体场景。

　　安装时需确保开关垂直固定于容器壁，浮球活动区域无障碍物，避免与容器壁摩擦影响灵敏度。接线时，将电源线（220V）对应连接至接线端子，火线接L端，零线接N端，确保接触牢固并做好绝缘处理，防止漏电风险。

　　使用前需检查浮球是否能自由上下浮动，通电后根据液位变化自动接通或断开电路，实现液位控制。日常维护应定期清理浮球及触点表面污垢，避免介质粘附影响动作可靠性；若发现浮球破损或开关失灵，需及时更换。该开关结构简单，操作便捷，可广泛应用于储液罐、水箱等设备的液位监控。
