行程限位器T4VH336-11Z-ST-3142-1参数规格

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　行程限位器T4VH336-11Z-ST-3142-1参数规格

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　行程限位器T4VH336-11Z-ST-3142-1参数规格

　　行程限位器T4VH336-11Z-ST-3142-1参数规格

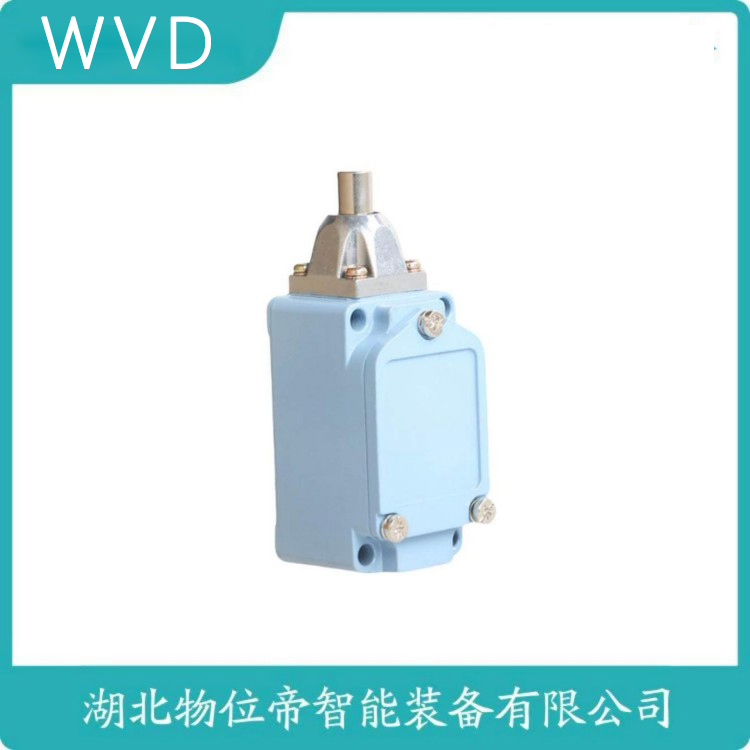

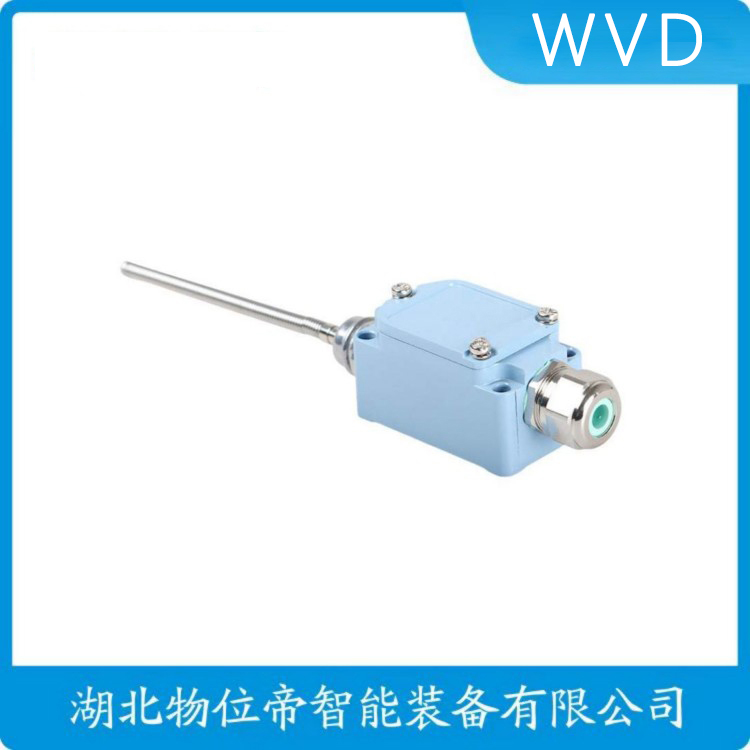

　　行程限位器T4VH336-11Z-ST-3142-1是一款用于机械运动系统行程控制的保护装置，通过检测运动部件的位移，在达到预设极限位置时触发信号，防止设备过行程运行，保障机械结构安全，适用于自动化生产线、起重设备、机床等需要位置控制的场景。

　　该型号采用模块化设计，结构紧凑，支持支架固定或直接安装。核心参数包括：额定电压AC 220V（或DC 24V），额定电流5A，触点形式为1常开1常闭（NO+NC），动作行程30mm，重复定位精度±0.5mm，触点容量AC 220V/5A、DC 24V/5A。其内部采用耐磨触头材料，确保长期使用下的接触可靠性，响应时间≤50ms。

　　环境适应性方面，工作温度范围-25℃至+70℃，防护等级IP65，具备防尘防水性能，可适应工业环境中的粉尘、潮湿等工况。安装时需确保安装面平整，运动部件与限位器触头接触顺畅，避免卡滞，以保证动作准确性。

　　该产品通过的行程控制，有效避免设备因过行程导致的机械损坏，提升系统可靠性，是工业自动化控制中的关键安全组件，适用于各类需要位置限位的自动化设备。
