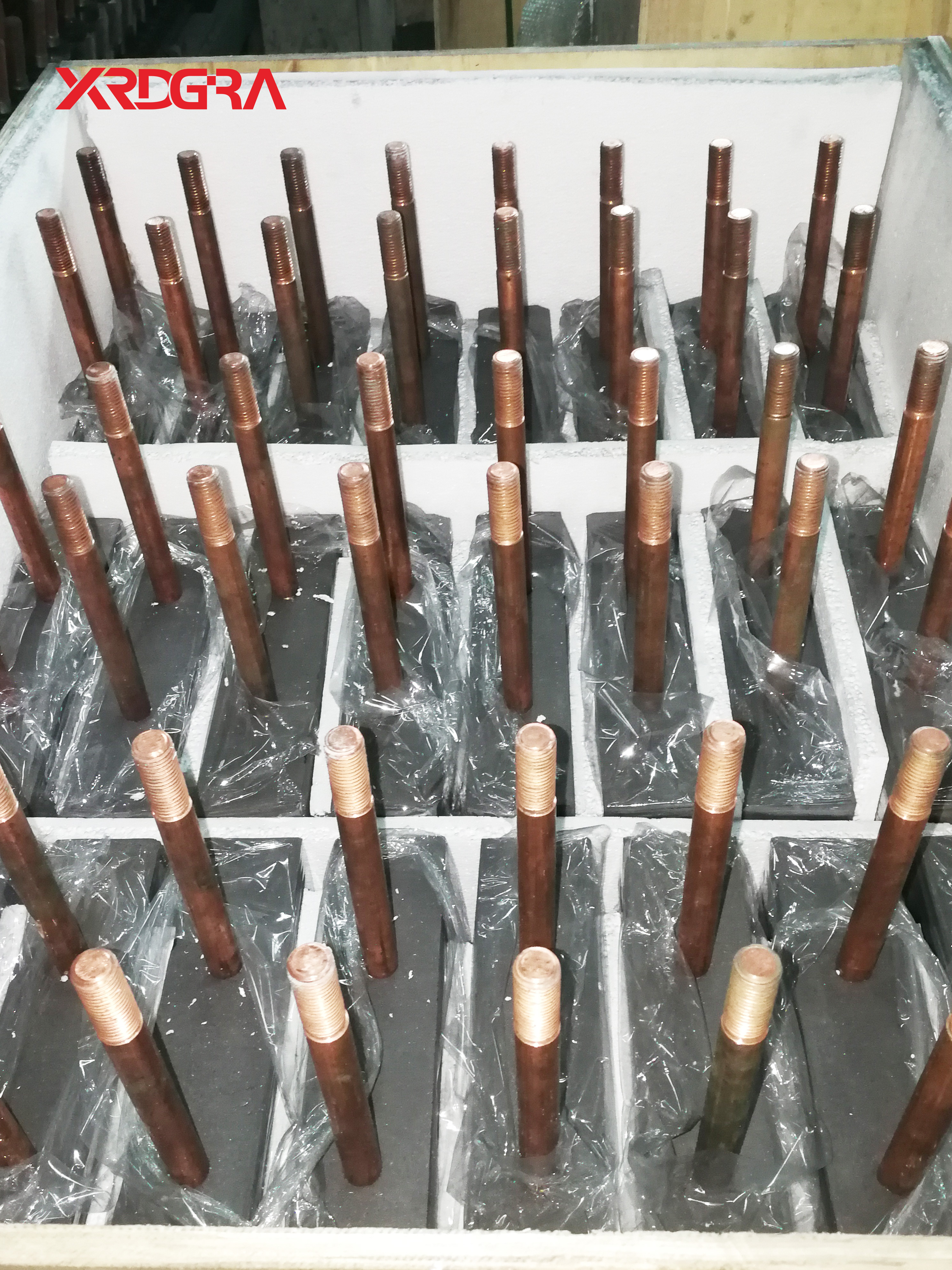

电解制氟阳极碳板信瑞达石墨

　　一、制氟槽里的那块板，决定了什么

　　中温电解制氟是目前工业上生产单质氟的主要路线，电解液采用 KF·2HF 熔盐体系，工作温度通常控制在 90℃ 上下。氟气在阳极析出，而这块阳极材料，就是制氟碳板（也叫阳极碳板）。

　　阳极是整台电解槽里工况相当苛刻的部件之一：它要长时间泡在含的熔盐里，承受氟气与的双重腐蚀；要在大电流密度下持续导电，又不发生明显的阳极效应；还要在装配、搬运、启停的反复折腾中保持结构完整。任何一环出问题，最直接的后果就是槽电压波动、产气效率下降，甚至阳极断裂、不得不停机换板。

　　所以，一块碳板看似不起眼，实际上决定了制氟槽能不能「稳稳地跑」。

　　二、为什么是「碳」，而不是「石墨」

　　这是制氟碳板选材里一个容易被忽视、却很关键的点。

　　石墨和碳虽然都含碳元素，但在制氟工况下的表现差别很大。石墨的层状结构让氟原子容易插入层间，生成氟化石墨；这层物质覆盖在电极表面，会抬高氟气气泡的接触角���让电流越来越「走不动」，电压随之爬升，最终诱发阳极效应。含石墨成分偏高的阳极板，在使用中更容易出现表面钝化、局部溶胀，严重的还会在石墨质区域穿孔、掉渣。

　　因此，制氟用阳极碳板往往会刻意控制石墨化程度，让材料尽量以「炭」的形态工作，而不是往石墨的方向去。这个看似「降级」的选择，恰恰是为了在含氟环境里更耐得住。

　　三、一块合格的制氟碳板，要同时满足几件事

　　耐腐蚀是基础，但光耐腐蚀还不够。真正好用，通常要兼顾以下几点：

　　耐氟、耐。 这是头一条，材料要在长时间浸泡和高电流密度下，不轻易被「啃」掉。

　　电阻率低。 阳极自身的电阻直接进入槽电压，电阻偏高意味着同样的产气量要付出更多电耗，长期是一笔不小的账。

　　机械强度够。 阳极在槽内要承重、要经受装配应力，强度不足容易在搬运或运行中断裂。

　　气孔率低、孔径小。 气孔是电解液和氟气渗透的通道，气孔偏多偏大，会加速内部侵蚀，也容易成为失效的起点。

　　结构均匀。 材质和密度分布越均匀，电流在板面上的分布就越均匀，越不容易出现局部过载。

　　这几条互相牵连。比如一味追求高密度、低气孔，有时又会牺牲强度或加工性。选材和工艺上，往往是在这些指标之间找一个适合具体工况的平衡。

　　四、工艺上，几处决定品质的细节

　　同样是「碳板」，不同工艺做出来的东西差别不小。

　　成型方式上，模压、挤压、振动成型各有特点，等静压成型则能带来更均匀的密度和更好的各向同性。原料方面，煅后石油焦、沥青焦的品质和配比，直接影响固定碳含量和灰分水平——灰分偏高，是诱发阳极极化、缩短寿命的常见原因之一。

　　浸渍封孔是另一个关键环节。通过浸渍再焙烧（有的还要二次、三次），把开口气孔堵上、缩小孔径，让氟气和电解液「钻不进去」，这是延长使用寿命很实在的手段。

　　还有加工精度。阳极板最终要按图纸加工成型，尺寸、平面度、装配孔位都要到位，否则装进槽里受力不均，再好的材质也发挥不出来。

　　五、选材时，建议多问几句

　　站在使用方的角度，采购制氟碳板时，与其只看「碳板」两个字，不如把下面几个问题问清楚：

　　这块板的石墨化程度控制在什么水平？固定碳、灰分大概是什么范围？

　　密度和气孔率怎么样？有没有做过浸渍封孔处理？

　　成型方式是什么？板子的均匀性如何？

　　能不能按我们的尺寸和孔位图来定制加工？

　　小批量、非标规格，你们接不接？

　　这些问题问得越细，越能避开「看起来一样、用起来两样」的坑。

　　六、我们能做什么

　　我们长期做石墨及碳素制品的机加工定制，制氟碳板、阳极碳板是我们处理过的定制件之一。我们能做的是：按你的图纸和工况要求选料、成型、浸渍封孔，再做精加工，把尺寸和孔位做到位；小批量、非标规格也接，不要求你有大量库存订单。

　　材料的具体牌号和工艺路线，需要结合你的电解槽参数（电流密度、工作温度、电解质酸度）和使用情况来定。如果你手头有图纸，或者正在用板的失效情况，欢迎发过来，我们一起看该怎么定。

公司名称：平顶山市信瑞达石墨制造有限公司

联 系 人：赵亚芬

手 机：15903687937

地 址：河南平顶山市宝丰县宝丰高新产业集聚区
