电路板按名称可以分为：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等，在任何一个电子设备当中都能找到，对于电路中的电子器件起固定和连接的作用。

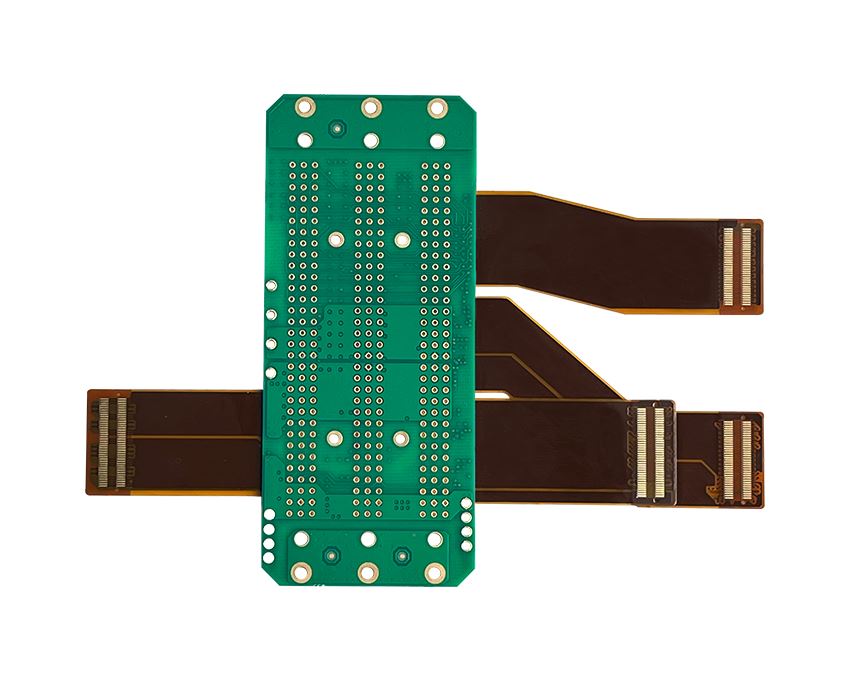

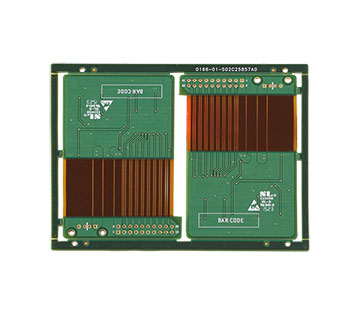

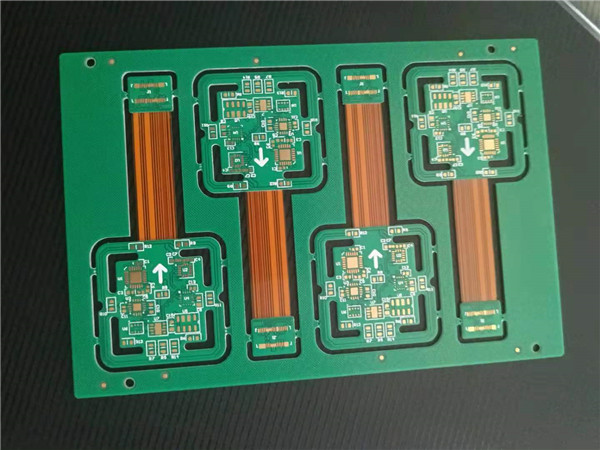

软硬结合板指的是就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

在电子制造领域，FPC（柔性线路板）与软硬结合板（Rigid-Flex PCB）是两类核心组件，但两者的设计与功能差异显著。

1. 结构差异：
FPC：以聚酰亚胺（PI）或聚酯（PET）薄膜为基材，纯柔性设计，可自由弯曲卷绕。分为单面板、双面板及多层镂空结构。
软硬结合板：融合刚性PCB（如FR-4）与柔性FPC区域，通过压合工艺实现三维集成。

2. 性能特点对比：
FPC优势：轻量化（厚度可＜0.1mm）、动态耐折性（百万次弯曲），适用于可穿戴设备、折叠屏转轴等需反复弯折的场景。

软硬结合板优势：刚性区提供支撑强度，柔性区实现空间布线与运动连接，减少传统线缆与接插件用量，提升系统可靠性。

3. 典型应用领域：

FPC：智能手机内部模块（电池、摄像头）、智能手环曲面电路。

软硬结合板：汽车电子（仪表盘多层互联）、医疗内窥镜器械、无人机飞控系统。

在软硬结合板中，硬板区域的阻焊遵循硬板设计规范，采用绿油设计。而软板区域的阻焊则遵循柔板设计规范，通常采用Coverlayer设计。Coverlayer，作为PCB表面的一层保护性材料，通常为聚合物薄膜，如聚酰亚胺（PI）或聚酰胺酯（PET），它能为PCB提供出色的保护和绝缘作用。补强的材料选择需与软板补强材料保持一致。为确保单板在SMT过回流炉过程中补强不会脱落，建议采用热压胶进行贴补强。
