三相可控硅调压触发器 型号：BH5-ZK-3C

　　ZK-3C三相可控硅调压触发器采用集成电路器件工艺制造，其技术抗干扰能力强，质量可靠。仪表面板设有“输出设定”功率调正纽（拨盘）、“自动/手动”切换按键以及“调压/调功”两种触发可控硅工作方式按键，内置6位数码功能开关，以满足用户对控制系统的需求，且体积小、重量轻，是各种类型三相电加热自动控温系的理想执行器。

　　二、ZK-3C技术指标

　　1、输入信号：DC0-10mA,输入阻抗800欧姆。（根据用户需要还可提供DC4-20mA，DC1-5V等。）

　　2、输出信号：三相脉冲输出，每相输出正脉冲。

　　脉冲幅值≥4V(20负载);

　　脉冲宽度≥0.2ms:

　　移相范围≥170;

　　功率调节范围:0-****线性调节.

　　3、配用可控硅:KP管(单向)1000A以下.

　　KS管(双向)500A以下.

　　4、电源:-380V±10%,50HZ.

　　5、工作环境:温度＜50℃,相对湿度＜85%.

　　6、重量:≤3kg.

　　7、消耗功率:约6W.

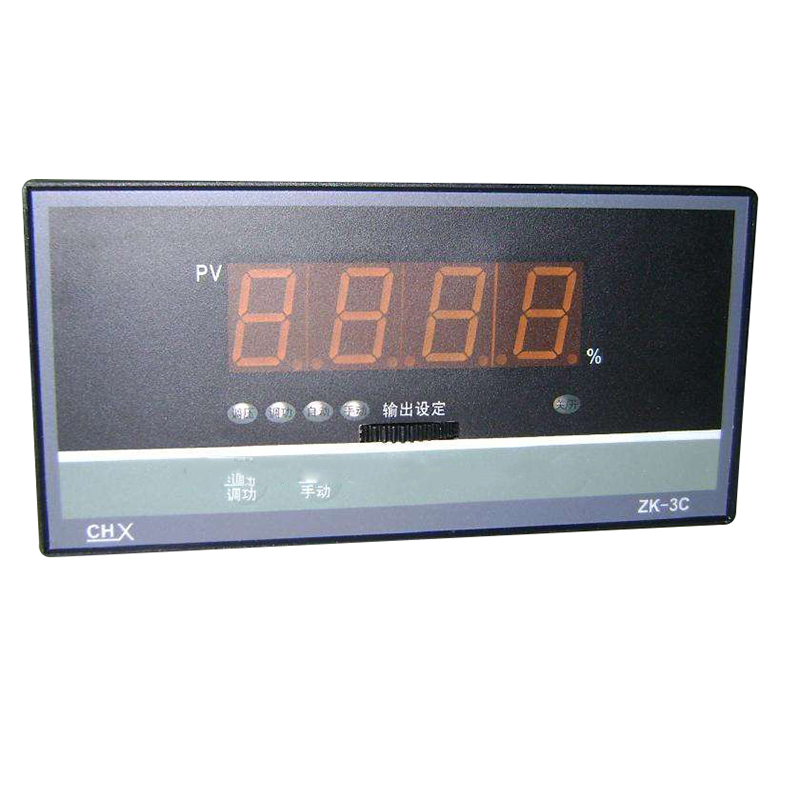

　　三、ZK-3C面板布置说明

　　1、“%”------符号窗口显示输出量分比；

　　2、“输出调节”------设定输出功率；

　　3、“调压/调功按键”------选择触发可控硅工作方式；

　　4、“手动/自动”------选择手动调正或自动调正；

　　5、“开/关”------启、停触发可控硅。

　　四、安装与接线

　　1、外形尺寸：（长*宽*深）160*80*130

　　安装面板开孔尺寸：152*76
