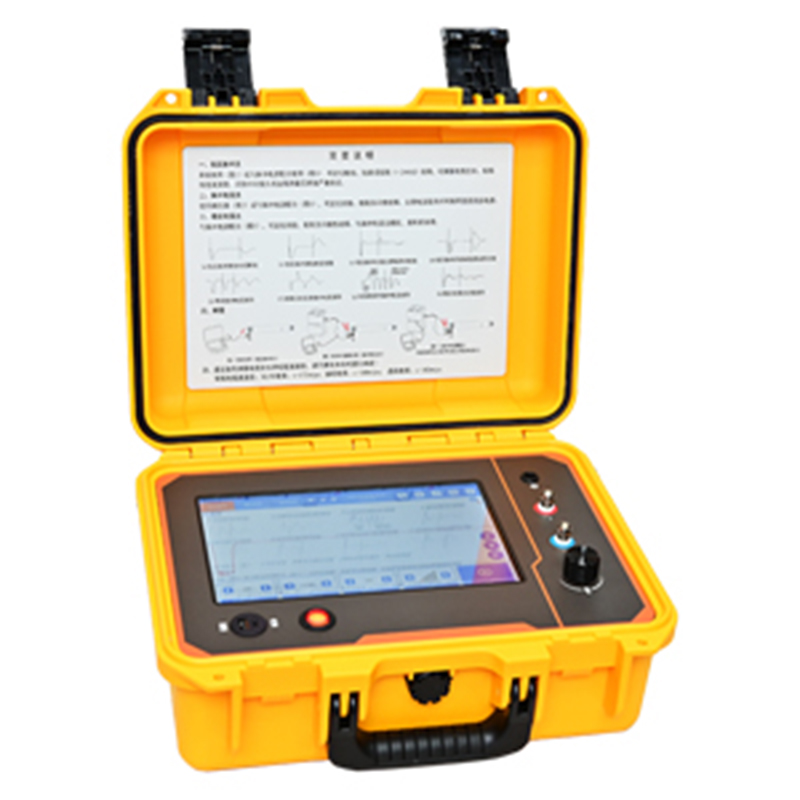

波反射法电缆故障定位仪 型号：SH7-HDTDR-600

　　概述

　　HDTDR-600波反射法电缆故障定位仪主要用于电缆的故障预定位测试，可测试低阻、短路、断线和高阻等故障。测试方法包括低压脉冲法、脉冲电流法和稳定电弧法。仪器采用10英寸彩色液晶屏，触摸屏和旋钮配合操作；可通过USB接口读取波形数据、获取波形截屏、更新系统程序。仪器基于安卓系统，存储波形数据无上限，具有携带方便、操作简单、易用性强等特点。

　　技术参数

　　发射脉冲输出电压 50V

　　发射脉冲脉宽 50ns ~10μs随测量范围自动梯度变化，也可手动选择

　　采样信号灵敏度 0 ~ 40dB

　　测量范围 0 ~ 100km（波速160m/μs）

　　测量精度 ±(0.2%L+移动光标步长）m (波速160m/μs)

　　实时采样率 200MHz

　　分辨率 0.1m（波速172m/μs）

　　波速度 100 ~ 300m/μs

　　增益级数 6档

　　记忆回波数量 无限制

　　操作系统 安卓

　　电池容量 11.6Ah，连续工作约8小时

　　彩色显示屏 10英寸多点触摸电容屏，分辨率1280×800（220mm×135mm）

　　电源适配器 输入200～240V（50／60Hz），Typc-C：15V/2.

　　工作温度 －20 ~ ＋50℃

　　储存温度 －40 ~ ＋60℃

　　支持语种 中文简体/英文可选

　　防护等级 IP54

　　外形尺寸 38cm×16cm×31cm（主机）；44cm×27cm×30cm（携带包）

　　重量 5.5kg（主机）；8.5kg（软包及附件总重）
