嘉兴SATA接口信号完整性检测 优尔鸿信检测

　　信号完整性评估在电子设计和通信系统中具有重要用途。它主要用于确保信号在传输过程中保持准确性和可靠性，避免因噪声、失真或干扰导致的数据错误或系统性能下降。具体用途包括：

　　1. 提高系统可靠性：通过分析信号质量，减少因信号衰减、反射或串扰引起的故障，确保设备长期稳定运行。

　　2. 优化高速设计：在高速数字电路或模拟电路中，评估信号完整性帮助设计者调整布线、阻抗匹配和端接方案，满足时序和信号质量要求。

　　3. 降低开发成本：早期发现信号问题可减少后期硬件迭代次数，缩短开发周期，节省时间和资源。

　　4. 符合行业标准：许多电子设备需通过电磁兼容性（EMC）等认证，信号完整性评估是确保合规的关键步骤。

　　5. 提升通信效率：在无线或有线通信中，通过减少误码率和提高信噪比，增强数据传输速率和距离。

　　6. 支持新技术应用：如5G、高速SerDes或DDR内存等技术依赖严格的信号完整性分析以实现高性能。

　　总之，信号完整性评估是保障现代电子系统功能正确性和性能优化的必要手段。

　　PCIe信号完整性检测的特点包括：

　　1. 高速信号分析：PCIe接口工作频率高，需检测信号在高速传输下的完整性，包括上升时间、下降时间和信号抖动等参数。

　　2. 眼图测试：通过眼图分析评估信号质量，观察眼图的张开程度、抖动和噪声水平，判断信号是否符合规范要求。

　　3. 时域反射计（TDR）应用：利用TDR技术检测传输线阻抗匹配情况，定位阻抗不连续点，分析反射和串扰问题。

　　4. 串扰和噪声评估：检测相邻信号线间的串扰影响，评估电源噪声和地弹对信号完整性的干扰。

　　5. 协议一致性测试：验证信号是否符合PCIe协议规定的电气特性，包括电压幅度、时序和预加重/去加重设置等��

　　6. 多通道同步测试：针对多通道PCIe链路，需同步检测各通道信号，确保通道间的一致性和协调性。

　　7. 自动化测试工具：采用自动化测试设备和软件，提高测试效率和准确性，支持批量分析和报告生成。

　　8. 仿真与实际测试结合：通过仿真软件预先模拟信号完整性，再结合实际测试数据对析，优化设计。

　　9. 环境适应性测试：在不同温度、电压等环境条件下检测信号完整性，确保设备在工况下的稳定性。

　　10. 故障诊断与定位：快速识别信号完整性问题的根源，如阻抗失配、连接器接触不良或PCB设计缺陷等，并提供解决方案。

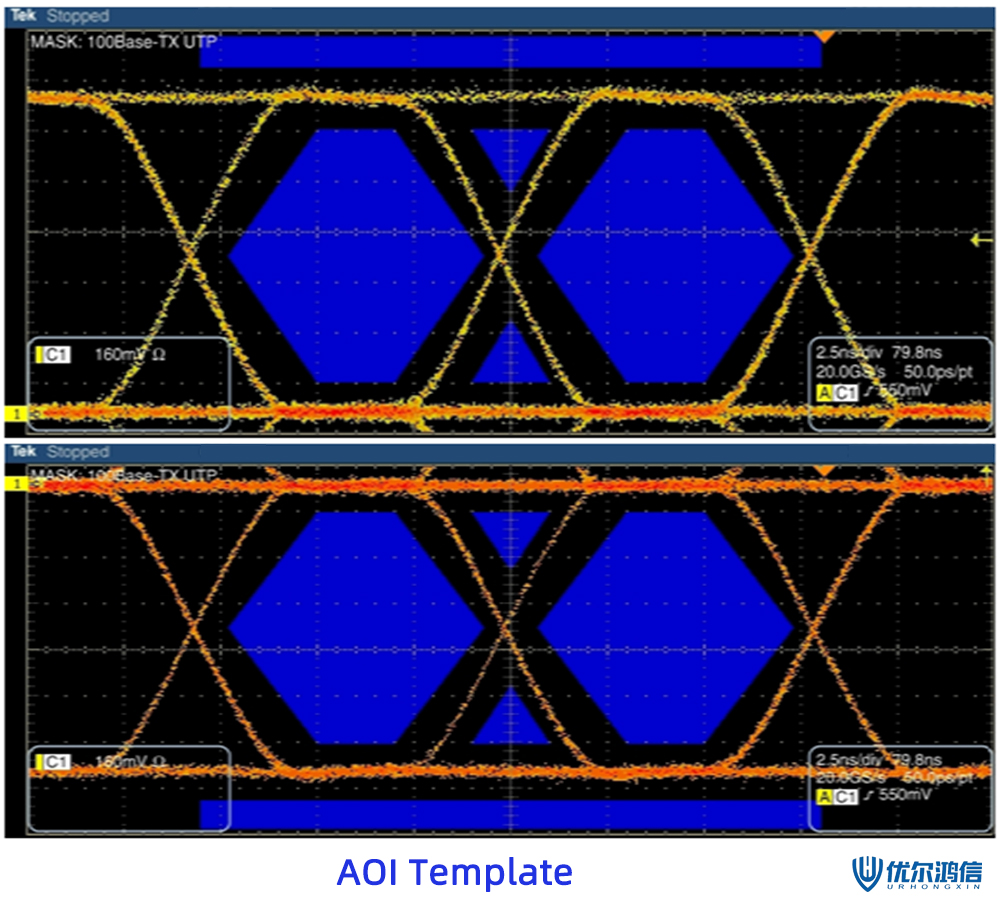

　　Ethernet信号眼图检测的特点包括以下几个方面：

　　1. 直观性：眼图能够直观地展示信号的质量，通过观察眼图的张开程度可以快速判断信号的完整性。

　　2. 综合性：眼图综合了信号的幅度、时序和噪声等信息，能够全面反映信号的传输性能。

　　3. 实时性：眼图检测可以在实时或接近实时的条件下进行，便于快速发现问题并进行调整。

　　4. 高精度：眼图检测能够测量信号的抖动、噪声和幅度变化等参数，有助于评估信号质量。

　　5. 标准化：眼图检测遵循，如IEEE 802.3，确保测试结果的一致性和可比性。

　　6. 故障诊断：通过分析眼图的异常特征，可以快速定位信号传输中的问题，如串扰、反射或时钟抖动等。

　　7. 自动化：现代眼图检测工具通常具备自动化功能，能够自动生成报告并给出优化建议，提高测试效率。

　　8. 适用性广：眼图检测适用于不同速率和类型的Ethernet信号，从低速到高速均可覆盖。

　　9. 非破坏性：眼图检测是一种非破坏性测试方法，对被测信号或设备造成影响。

　　10. 可重复性：眼图检测具有良好的可重复性，便于多次测试和对析。

　　VbyOne信号完整性检测具有以下特点：

　　1. 高带宽支持：VbyOne接口设计用于高速数据传输，能够支持高分辨率和刷新率的显示需求，因此在信号完整性检测时需要确保高带宽下的信号质量。

　　2. 差分信号检测：VbyOne采用差分信号传输，检测时需要关注差分对的对称性、共模噪声抑制能力以及信号间的时序匹配。

　　3. 嵌入式时钟：VbyOne使用嵌入式时钟技术，将时钟信号与数据信号合并传输，检测时需要验证时钟恢复的准确性和数据对齐的稳定性。

　　4. 低电磁干扰：VbyOne设计注重低电磁干扰（EMI），检测时需要评估信号传输过程中的和传导干扰水平。

　　5. 长距离传输稳定性：VbyOne支持较长距离的板级传输，检测时需要验证信号在长距离传输后的衰减和抖动情况。

　　6. 实时性要求：由于VbyOne常用于视频传输，信号完整性检测需要确保实时性，避免因信号问题导致画面延迟或丢帧。

　　7. 误码率测试：检测过程中需要进行误码率（BER）测试，确保数据传输的可靠性，尤其是在高负载和端条件下。

　　8. 兼容性验证：VbyOne需要与不同厂商的设备兼容，检测时要验证信号在不同硬件环境下的互操作性。

　　9. 电源噪声敏感性：VbyOne对电源噪声较为敏感，检测时需要评估电源稳定性对信号完整性的影响。

　　10. 自动化测试支持：VbyOne信号完整性检测通常借助自动化测试工具，以提高测试效率和准确性，确保大规模生产中的一致性。

　　这些特点使得VbyOne信号完整性检测在高速数字信号传输领域具有重要的应用价值。

　　高速USB信号测试的特点包括：

　　1. 率测试：高速USB信号工作在较高的频率范围，如USB 2.0的480 Mbps或USB 3.0的5 Gbps，测试需要覆盖这些信号特性。

　　2. 严格的时序要求：高速USB对信号时序有严格要求，包括上升时间、下降时间和信号抖动等，测试需确保时序参数符合规范。

　　3. 信号完整性分析：测试需关注信号完整性，包括反射、串扰和衰减等，确保信号在传输过程中保持稳定。

　　4. 眼图测试：通过眼图分析评估信号质量，检查眼图的张开度、抖动和噪声水平，判断信号是否符合标准。

　　5. 阻抗匹配：高速USB信号对传输线阻抗匹配要求严格，测试需验证阻抗是否控制在规定范围内（通常为90欧姆差分阻抗）。

　　6. 兼容性测试：确保设备与不同主机或外设的兼容性，测试在不同负载和条件下的信号表现。

　　7. 协议一致性：除了电气特性，还需测试协议层的一致性，包括数据包格式、错误处理和电源管理等。

　　8. 自动化测试工具：通常使用自动化测试设备和软件，如示波器、协议分析仪和测试夹具，以提高测试效率和准确性。

　　9. 环境干扰测试：评估信号在电磁干扰或其他环境因素下的稳定性，确保在实际应用中可靠工作。

　　10. 多端口测试：对于多端口USB设备，需测试各端口之间的信号隔离和相互影响，避免串扰或性能下降。

　　PCIe信号完整性检测的适用范围包括以下几个方面：

　　1. 硬件设计与开发阶段：在PCIe接口的硬件设计初期和开发过程中，信号完整性检测用于验证电路板布局、走线设计和阻抗匹配是否满足PCIe规范要求。

　　2. 系统集成与测试：在将PCIe设备集成到主板或系统时，通过信号完整性检测确保插槽、连接器和传输线路的质量，避免信号衰减或串扰问题。

　　3. 高速信号验证：针对不同代际的PCIe标准（如PCIe 3.0/4.0/5.0等），检测信号的眼图、抖动、上升/下降时间等参数是否符合规范。

　　4. 故障诊断与排查：当系统出现PCIe设备识别失败、传输错误或性能下降时，通过信号完整性分析定位物理层问题，如反射、损耗或干扰。

　　5. 量产测试与质量控制：在PCIe设备或主板的批量生产过程中，抽样或全检信号完整性以保证产品一致性，避免因制造工艺偏差导致的质量问题。

　　6. 兼容性验证：检测不同厂商的PCIe设备与主板的互操作性，确保信号在跨平台使用时仍能保持稳定传输。

　　7. 长期可靠性评估：通过信号完整性监测评估PCIe链路在高温、振动等环境应力下的稳定性，预测潜在失效风险。

　　8. 升级与扩展验证：在系统升级（如更换更高带宽的PCIe设备）或扩展外设时，验证现有信号路径能否支持新设备的性能需求。
