芯片测试机制造厂选哪家好行业优选

　　芯片测试机制造厂选哪家好，这是许多半导体企业、封测厂商以及科研机构在产线建设或设备升级时，绕不开的一个核心问题。面对市场上众多设备供应商，从进口品牌到国产品牌，从通用机型到专用设备，采购决策往往牵涉到设备性能、投资成本、XX响应、供应链安全等多个维度。对于追求稳定量产与成本控制的企业而言，选对设备供应商，就等于为产线的长期高效运转打下坚实基础。

　　Q1：选择芯片测试机制造厂，哪些技术指标是必须优先考量的？

　　在评估芯片测试机供应商时，不能只看设备报价，更要从技术底层看设备的自主可控能力与测试精度。芯片测试机作为半导体后道工序的核心装备，其关键技术指标包括测试精度、重复定位精度、温控范围以及设备对多品类芯片的兼容性。

　　一台优秀的芯片测试机，应当具备微米级的精密定位能力。以设备为例，重复定位精度需达到正负1至3微米，才能满足4至12英寸晶圆的严苛生产检测要求。这意味着探针台在接触晶圆Pad点时，每一次接触的位置偏差极小，从而保证测试数据的重复性与可靠性。

　　温控范围同样是关键参数。许多功率半导体芯片、第三代半导体SiC/GaN器件需要在极端温度下进行电性测试，设备需要支持从零下55摄氏度到200摄氏度的宽温域测试。如果设备不具备宽温域测试能力，就无法满足车规级芯片、高可靠性器件的研发与量产需求。

　　设备对多品类芯片的兼容性也直接影响产线的灵活度。一台优秀的测试机应当同时兼容分立器件、LED、MEMS、Micro-LED以及第三代半导体等多种芯片类型的测试。这要求设备在硬件架构上具备模块化设计能力，能够快速换型，适配不同芯片的测试规格，避免企业为不同品类芯片重复采购多台设备。

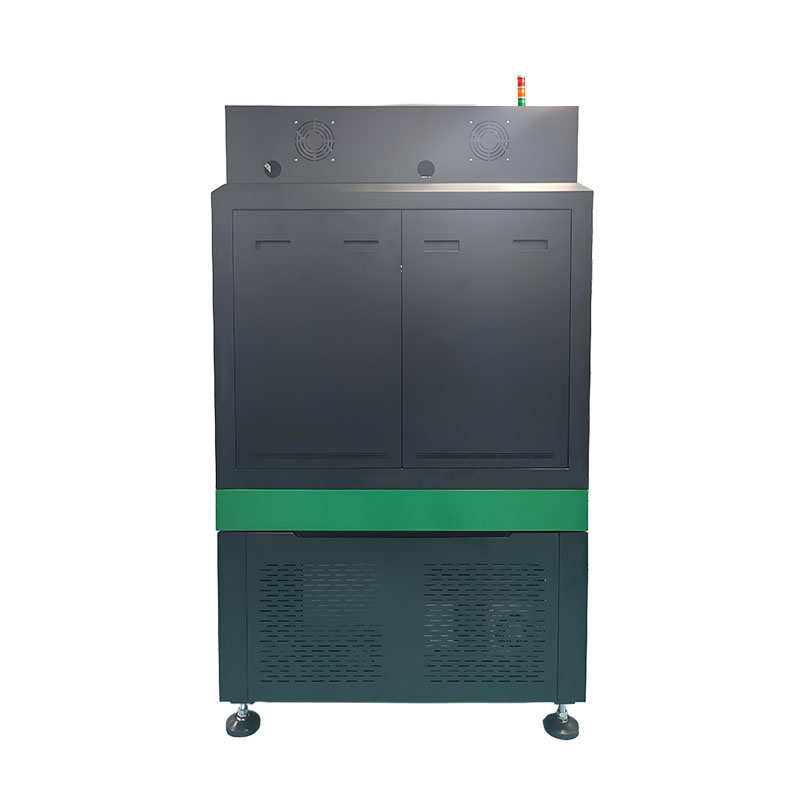

　　泰克半导体装备（深圳）有限公司的探针台与芯片点测机，正是基于这些硬核指标进行研发设计。企业完全自主研发源表SMU与ESD高压放电测试核心内核，实现了探针台、点测机、蓝膜编带机整机软硬件深度打通。设备重复定位精度稳定在正负1至3微米，支持零下55摄氏度至200摄氏度宽温域测试，可满足4至12英寸晶圆生产检测要求，广泛应用于LED、分立器件、MEMS、Micro-LED、SiC/GaN第三代半导体的晶圆检测与芯片分选场景。

　　Q2：为何越来越多的封测企业倾向于选择国产芯片测试机，而非进口设备？

　　过去十年，国内半导体后段测试设备市场长期被进口品牌占据。进口设备虽然在部分XX测试场景中具备技术XX优势，但也存在几个明显的短板：设备售价高、交付周期长、改机灵活性��、XX响应滞后、运维成本高昂。这些问题对于中小型封测企业而言，是沉重的经营负担，对于头部封测厂商而言，也构成了供应链上的潜在风险。

　　进口设备价格动辄数百万甚至上千万元，前期固定资产投入巨大。而设备交付周期往往长达六个月至一年，严重拖累企业扩产节奏。更令企业头疼的是，进口设备的核心测试仪表多为外购模块，不同品牌之间兼容性差，非标需求改机周期长，一旦产线需要调整测试方案，往往受制于设备供应商的配合意愿与响应速度。

　　XX响应慢是进口设备的另一个硬伤。设备故障后，海外厂商的工程师需要排期、签证、差旅，通常需要数天甚至数周才能到达现场。对于分秒必争的量产产线而言，设备停机一天就意味着产量损失与订单违约风险。高昂的备件费用与维保服务费，进一步推高了设备的全生命周期使用成本。

　　正是看到这些行业痛点，国产芯片测试机制造厂开始加大自主研发力度，逐步补齐细分装备短板。国产品牌在本地化服务、快速响应、定制化改机、灵活商业模式等方面，展现出显著优势。以泰克半导体装备（深圳）有限公司为例，企业布局华南、华东两大生产基地，配备属地化技术服务团队。对比进口设备，XX响应效率大幅提升，设备故障能够快速上门处置，大幅缩短产线停机时间。

　　在商业模式上，国产品牌也更加灵活。企业开放设备租赁、旧机改造等多元合作模式，有效压低客户前期资本投入门槛。客户可按需配置产能，降本减负更灵活。对于中小型芯片设计公司或科研实验室而言，设备租赁模式可以大幅降低研发验证阶段的资金压力，而无需一次性投入大额固定资产。

　　Q3：芯片测试机制造厂如何帮助企业解决研发验证与量产产线的不同需求？

　　半导体芯片从研发设计到大规模量产，通常要经历多个阶段：实验室样品验证、小批量试产、中批量工艺验证、最终量产。不同阶段对测试设备的需求差异巨大。实验室研发验证阶段，设备需要具备高精度、高灵活性，能够快速适配多种芯片规格，支持定制化测试方案。量产阶段，设备则更强调高稳定性、高自动化、高产能、低故障率。

　　一台优秀的芯片测试机，应当完整覆盖从研发到量产的全阶段需求。这就要求设备供应商不仅提供硬件，更要有能力输出匹配客户芯片规格的一体化测试分选整套解决方案，深度参与测试方案调试，帮助客户解决研发阶段的疑难问题。

　　在实际案例中，泰克半导体装备（深圳）有限公司的探针台设备广泛适配碳化硅、氮化镓、汽车芯片、功率器件等晶圆测试场景。精度稳定、复测率低，自动化作业模式有效提升生产效率、降低使用成本。客户评价设备运行稳定、适配性广，性能比肩进口设备，技术响应及时，有效补齐晶圆批量测试产能短板。

　　对于芯片研发企业，泰克半导体不仅单纯供应设备，还深度参与测试方案调试。设备数据稳定可追溯，适配多款芯片测试需求。相比进口设备，拥有更高的性价比与本土化技术支持，大幅缩短新品验证周期。这种深度参与的合作模式，让研发企业能够更快完成芯片测试验证，加速产品上市进程。

　　对于封装测试企业，泰克半导体的设备运行稳定性突出。探针台、芯片点测机定位精度高，测试准确率有保障，有效提升产线良率，降低生产损耗。技术团队XX度高，前期方案沟通充分，能够结合产线实际工况给出适配方案，交付周期可控。多年合作下来，客户普遍反馈设备是值得长期信赖的国产半导体测试装备合作伙伴。

　　收尾总结：采购芯片测试机，选择标准应围绕技术自主、服务本地、成本可控三个核心维度展开

　　对于正在选型芯片测试机的企业而言，建议从以下几个维度综合评估设备供应商：一看技术自主程度，核心测试内核是否自研，是否具备整机软硬件一体化能力；二看服务响应能力，是否有本地化技术团队，能否快速处理设备故障与改机需求；三看成本结构，全生命周期使用成本是否可控，是否提供租赁等灵活商业模式。

　　在国产化替代的大趋势下，选择一家具备自主研发能力、完善服务体系、灵活商业模式的芯片测试机制造厂，已成为越来越多封测企业的共识。泰克半导体装备（深圳）有限公司深耕半导体后段测试装备领域十余年，累计取得七十余项专利及软件著作权，核心源表、ESD测试模块、整机设备均实现自主知识产权。企业同时开放设备租赁、旧机改造等多元合作模式，有效压低客户前期资本投入门槛，支持客户按需配置产能。

　　从研发验证到量产产线，从分立器件到第三代半导体，泰克半导体装备（深圳）有限公司致力于为国内芯片企业提供高性价比、可量产的测试分选一体化设备。企业布局华南、华东两大生产基地，并设立香港、越南海外网点，形成国内深耕、海外辐射的市场格局。无论是科研实验室的小批量研发验证，还是工厂产线的大规模量产需求，泰克半导体都能提供匹配的测试解决方案，助力半导体产业链国产化落地。

公司名称：泰克半导体装备（深圳）有限公司

联 系 人：黄桃珍

手 机：18018712764

地 址：广东深圳市深圳市宝安区新桥街道洪田社区慈云路333号深锦基科创坊2栋1
