YHL500矿用超声波流量计井下泵房流量传感器壁挂数显流量采集仪

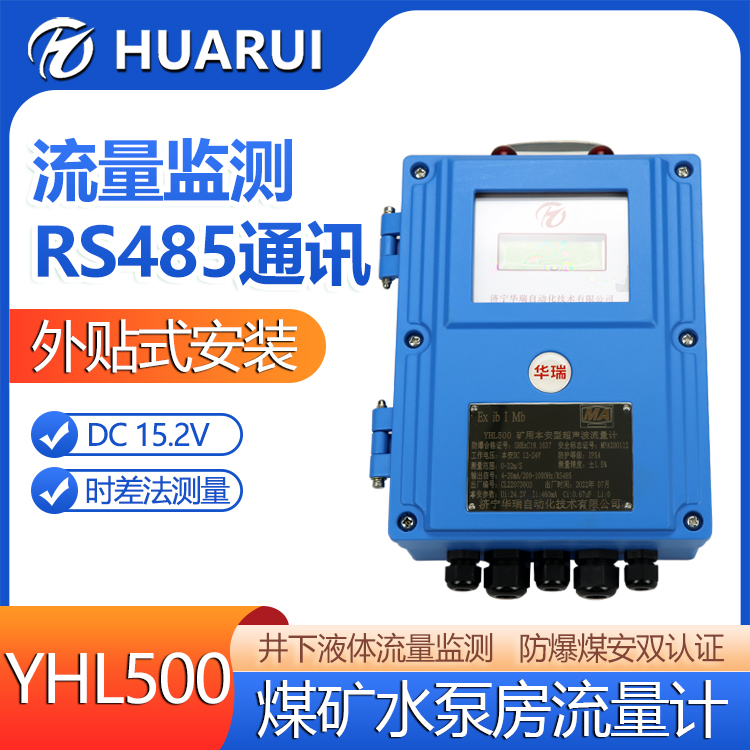

　　YHL500矿用超声波流量计是一款专门用于煤矿井下泵房场景的防爆型流量测量设备。它由超声波流量传感器（探头）和 壁挂式主机 两部分组成。

　　下面帮你梳理一下这款设备的核心特点和应用要点：

　　1. 产品全称解析

　　矿用：说明该设备通过了煤安（MA）认证，符合井下防爆、防潮、抗电磁干扰等要求。

　　超声波流量计：采用时差法进行非接触式测量。井下泵房通常用外夹式（不破坏管道）或插入式。

　　井下泵房：这是它的典型安装位置，用于监测矿井排水系统、供水系统的流量。

　　主机部分：挂在泵房墙壁上，带有LCD液晶屏，可以实时显示瞬时流量、累积流量，并具备数据采集、报警和远传功能（如RS485/4 20mA/以太网等）。

　　2. 主要技术特点（针对井下的优化）

　　防爆认证：必须具备 Ex ib I Mb（矿用本质安全型）或更高等级的防爆标志。主机和传感器通常是本安电路，确保安全。

　　抗干扰能力强：井下电机启动、变频器会产生强电磁干扰，设备需要具备良好的屏蔽和滤波能力。

　　安装灵活：外夹式传感器安装无需停产、无需切割管道，非常适合老管道改造或不允许动火的场合。插入式则精度更高，需要打孔安装。

　　低功耗/宽电压：支持 15VDC~26VDC （需通过本安电源转换），以适应井下供电系统。

　　数据远传：标配 RS485（Modbus RTU），用于接入矿井自动化环网或上位机监控系统。

　　3. 典型技术参数

　　测量原理：时差法（针对清洁液体，如清水）/

　　适用管径：DN15~DN700（不同探头配置不同）。

　　测量介质：水、污水、乳化液等。

　　流速范围：0.01m/s ~ ±10m/s

　　精度：±1% ~ ±2%（外夹式通常±1.5%）。

　　显示内容：瞬时流量、累积流量（正向/反向）、流速、信号强度

　　输出信号：4 20mA（隔离）、脉冲、RS485。

　　4. 在井下泵房的应用场景

　　1. 主排水泵流量监测：实时监控水泵的排水量，判断水泵效率、是否有汽蚀、管路是否堵塞。

　　2. 矿井水处理系统：监测进入沉淀池或处理设备的水量。

　　3. 注浆、供水系统：监测灌浆用水或生活生产供水的流量。

　　4. 管网平衡检测：辅助分析井下供水网络的压差和流量分配。

　　5. 选型与安装注意事项

　　确认管材和管径：超声波在钢管、铸铁管、PVC管上都能测量，但需要准确输入管壁厚度和管材声速。如果管壁太厚或衬里有结垢，可能影响测量效果。

　　选择直管段：传感器前后应尽量保证 D（倍管径）后5D（后5倍管径） 的直管段，避开阀门、弯头、变径处。

　　选择安装位置：尽量选在水平管道的侧面（45°对角线）或垂直管道的自下向上流段，避免安装在管道点（容易气泡）或点（容易沉淀）。

　　耦合剂：外夹式探头必须均匀涂抹专用超声波耦合剂，确保超声波信号良好耦合，否则测量会出错。

　　接线：严格按说明书接线，不能带电插拔本安电路部分。信号线和电源线要分开走线，避免干扰。
