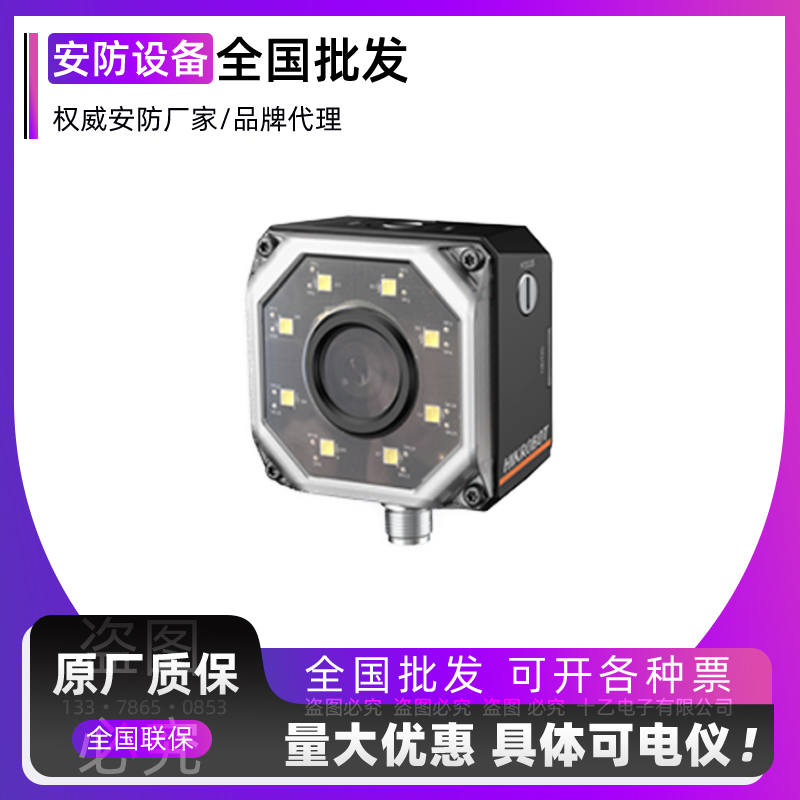

MV-IDC007X-12MW 海康机器人固定式读码器

发布时间：2026-09-04 09:26:19

　　功能特性

　　优秀Sensor选型，高速采集图像

　　单一线缆提供丰富IO接口，可接入多路输入、输出信号

　　外置防水调试按钮，支持外部手动触发

　　顶部环形指示灯，快速观察工作状态

　　双边侧腰线结果指示灯，读码OK/NG状态多角度可视

型号	型号	MV-IDC007X-12MW
型号	名称	紧凑型，1.6MP，12mm机械调焦镜头，白色光源，型号
性能	条码类别	堆叠式二维码:PDF417
	处理帧率	60 fps
	读取速度	84个码/秒
	分辨率	1408×1024
	曝光时间	16 μs ~ 1 sec
	增益	0 ~ 40 dB
	传感器	全局快门,黑白,1/2.9”,3.45 μm×3.45 μm
电气特性	数据接口	Fast Ethernet(100Mbit/s)
	通讯协议	SmartSDK,TCP Client,Serial,FTP,TCP Server,Profinet,Melsec/SLMP,EtherNet/IP,ModBus,Fins
	供电	24 VDC
	数字I/O	17-pin M12接口提供电源和I/O:包含3路非隔离输入(LineIn 0/1/2),3路非隔离输出(LineOut 0/1/2),1路RS-232输入,1路RS-232输出,支持通过顶部按钮触发设备
	功耗	平均功耗:9 W@24 VDC(启用自带补光灯);功耗:48 W@24 VDC(启用自带补光灯)
结构	焦距	12 mm
	视场角	22° (H) × 16° (V)
	镜头接口	M12-Mount,可手动调焦或机械对焦
	镜头罩	透明,可选购偏振
	光源	白光,可选购红光/蓝光/红外
	指示灯	电源指示灯PWR,网络指示灯LNK,状态指示灯STS,结果显示指示灯OK/NG
	外形尺寸	65.2 mm×65.2 mm×42 mm
	外壳材质	金属
	IP防护等级	IP67(正确安装适当镜头防水罩的情况下)
	重量	约250 g
	温度	工作温度0~50°C,储藏温度-30~70°C
	湿度	20%~95%RH无冷凝
	抗振动强度	10 Hz ~ 55 Hz,全振幅1.5 mm X、Y、Z各方向2小时(IEC 60068-2-6:2007\GB/T2423.10-2019 )
	抗冲击强度	30 g / 11 ms,半正弦波,六个轴向,每个轴向500次冲击(IEC 60068-2-27\GB/T 2423.5-2019 )
一般规范	软件	IDMVS
一般规范	认证	CE, RoHS, KC
