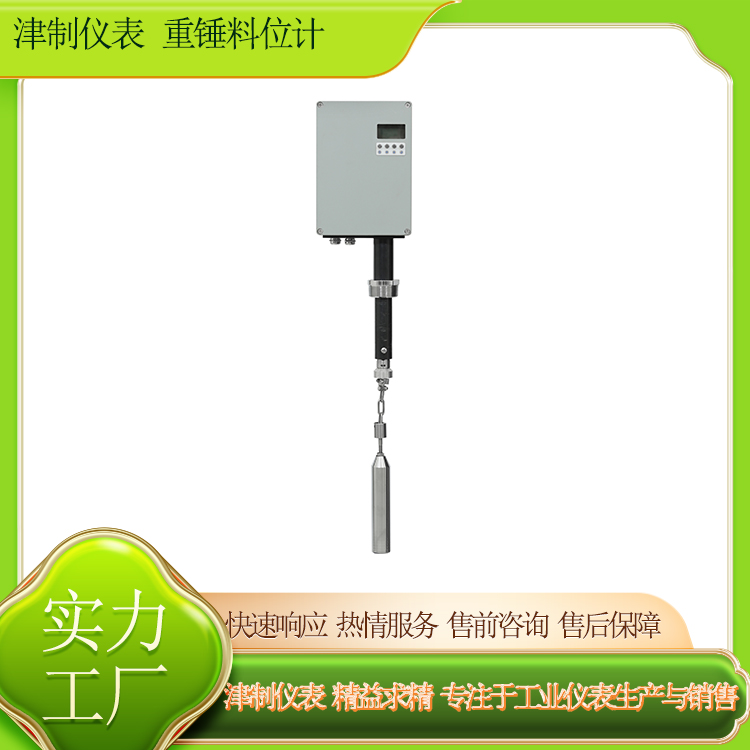

重锤料位计 自动连续测量 可定做 整体密封 高低位报警 食品厂用

　　重锤料位计的内部结构解析

　　重锤料位计是工业仓储、建材、化工等领域常用的机械式料位检测设备，机械传动模块是设备运行的动力核心，由可逆伺服电机、减速机构、钢丝绳卷筒、导向轮和不锈钢钢丝绳组成。伺服电机为设备提供正反转动力，可控制升降动作；减速机构降低电机转速、提升扭矩，保证传动平稳，避免重锤升降晃动。钢丝绳卷筒负责收放钢丝绳，导向轮起到限位导向作用，防止钢缆偏移、缠绕，保障重锤垂直升降，有效提升测量精度。探测感应模块是料位检测的关键部件，包含检测重锤、摆杆触发机构和微动开关。重锤采用耐磨金属材质，自重稳定，可穿透粉尘物料接触料面。当重锤下落接触物料表面时，受力失重会让钢丝绳松弛，带动摆杆机构动作，触发微动开关，快速向控制系统传递料位接触信号，即刻停止下落并启动回升程序。同时设备配备限位开关，可防止重锤超程碰撞设备，起到防护作用。电气控制模块是设备的智能中枢，由主控电路板、计数单元、信号输出接口组成。主控电路板统筹设备运行逻辑，控制电机启停、正反转；计数单元记录钢丝绳下放长度，通过换算得出料仓物料高度；信号接口可将料位数据转化为电信号传输至中控系统，实现实时监测与远程控制。辅助防护结构包含密封外壳、吹灰除尘装置和安装法兰。密封外壳隔绝粉尘、水汽，保护内部部件；吹灰装置可清理钢丝绳附着的粉尘杂物，避免卡滞；安装法兰用于设备固定安装，保障整体结构稳固。
