江苏原木规格测量光幕实时监测

发布时间：2026-09-13 06:01:57

测量光幕进行检测测量使用简单，安装方便，测量出来的数据准确并且能够在线实时动态自动测量，能够节省不必要的人力，降低失误率。能够提高公司的竞争力和提高生产效率，也节约了时间，节省了不必要的人力成本。

木材外型尺寸测量：检测圆木直径，用于木材表面加工。进入剥皮设备前，测量原木外径，根据原木的大小调整夹具和***具，准确的测量原木尺寸能很好的保证生产稳定和剥皮设备不受损坏。

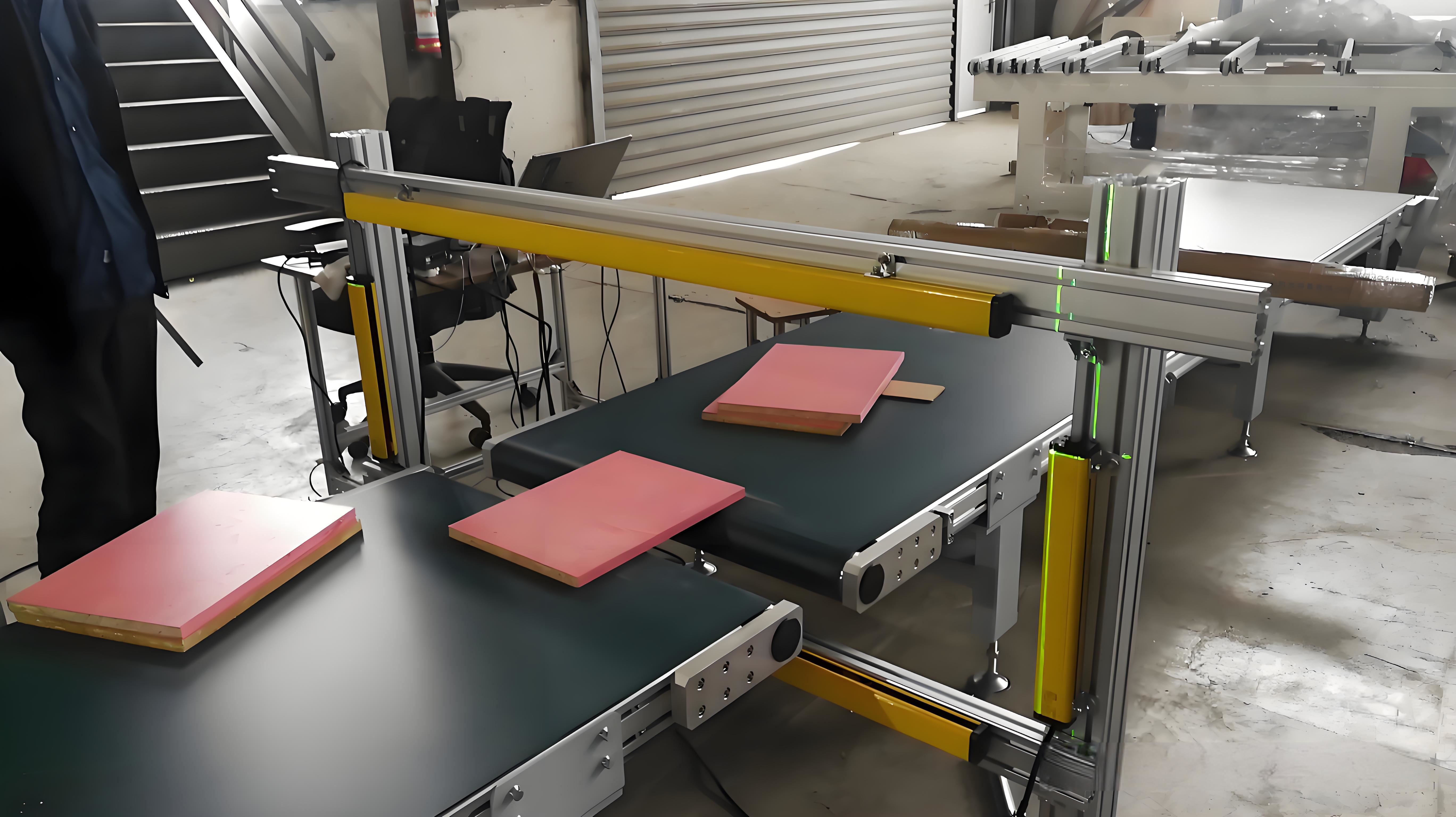

木材生产线检测光栅基于莫尔条纹原理，通过发射器与接收器对射形成密集红外光束阵列（光轴间距可定制至1.25mm）。当木材通过时遮挡特定光束，接收器将遮挡信号转化为电信号，经RS485/RS232、模拟量（4-20mA/0-10V）或Modbus-RTU协议输出至PLC或机器人控制系统，实现尺寸、位置及缺陷的实时检测。典型产品如深圳品拓PTM系列，采用同步扫描技术抑制干扰，防护等级达IP67，适应-30℃~75℃宽温环境，响应时间＜20ms。

原木剥皮控制光幕的核心功能是实时测量原木的外径尺寸，并将数据传送给剥皮设备的控制系统。

其基本***如下：

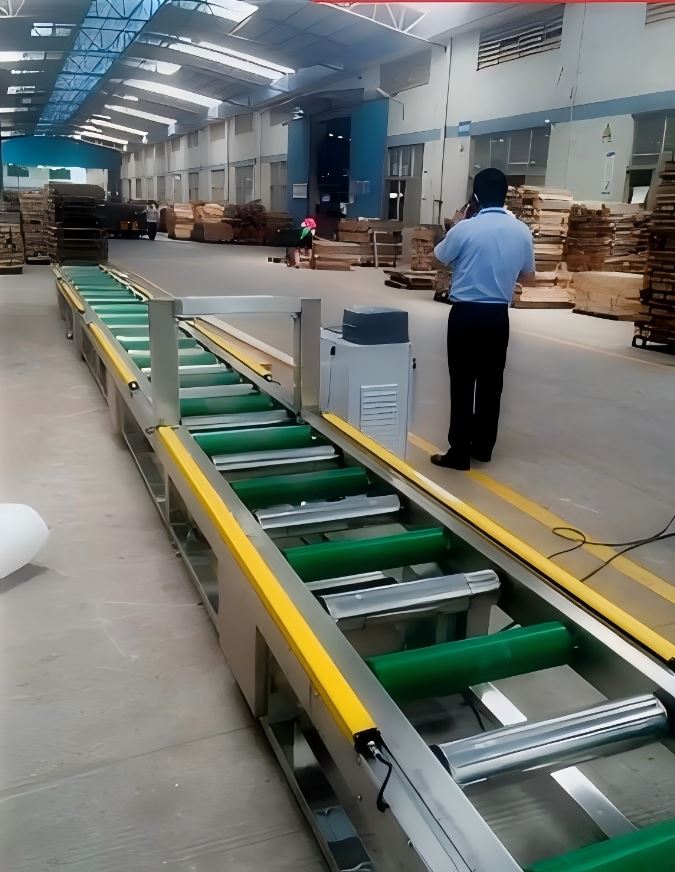

扫描测量：当原木在输送带上向剥皮机前进时，会穿过由发射器和接收器构成的测量光幕。
信号转换：接收器会计算出被原木遮挡的红外光束总数。这个数值与原木的直径（或宽度）直接相关。
数据传输与处理：遮挡光束的数量会被转换成模拟信号（如4-20mA）或通过数字通讯（如RS485， Modbus RTU协议）传输给剥皮工位的控制系统。
执行控制��控制系统接收到尺寸数据后，自动调整后续工位的夹具和***具的位置或参数，使其适应即将到来的原木尺寸。这种预先调整能确保剥皮效果均匀，并有效保护设备免受因尺寸不匹配而造成的损坏。
