康增特材S25073不锈钢辊轴专用厚壁无缝管

　　用途：空心辊筒、空心传动轴、滚筒坯料，机加工后直接做旋转辊轴；超级双相钢UNSS32750、SAF2507、F53

　　一、执行标准（辊轴坯优先选用）

　　1. GB/T 218332008 奥氏体铁素体型双相不锈钢无缝钢管

　　2. ASME SA789（外贸出口坯料）

　　二、化学成分（wt%）

　　表格

　　三、固溶交货力学性能（辊轴硬性指标，必须达标）

　　· 抗拉强度Rm ≥ 800MPa

　　· 屈服强度Rp0.2 ≥ 550MPa

　　· 断后伸长率A ≥ 15%

　　· 硬度HBW ≤300

　　屈服强度约为316L 的 2 倍，抗弯抗扭性能，腐蚀工况下空心辊优先选它。

　　四、供货规格（辊轴厚壁无缝管）

　　· 外径：30350mm

　　· 壁厚：860mm（厚壁坯料）

　　· 单支定尺：36 米，支持零切

　　· 生产工艺：热轧厚壁无缝/ 大口径锻制空心管坯

　　薄壁换热管不适合做辊轴，壁厚太薄抗扭不足

　　五、采购强制技术要求（辊轴管必看，避坑）

　　1. 交货状态：固溶水冷10201100℃快速冷却 + 酸洗 ?严禁采购：黑皮料、退火料、未固溶管子 未固溶→两相失衡，后期辊轴旋转受力容易断裂、耐蚀暴跌

　　2. 出厂必检报告，缺一不可：

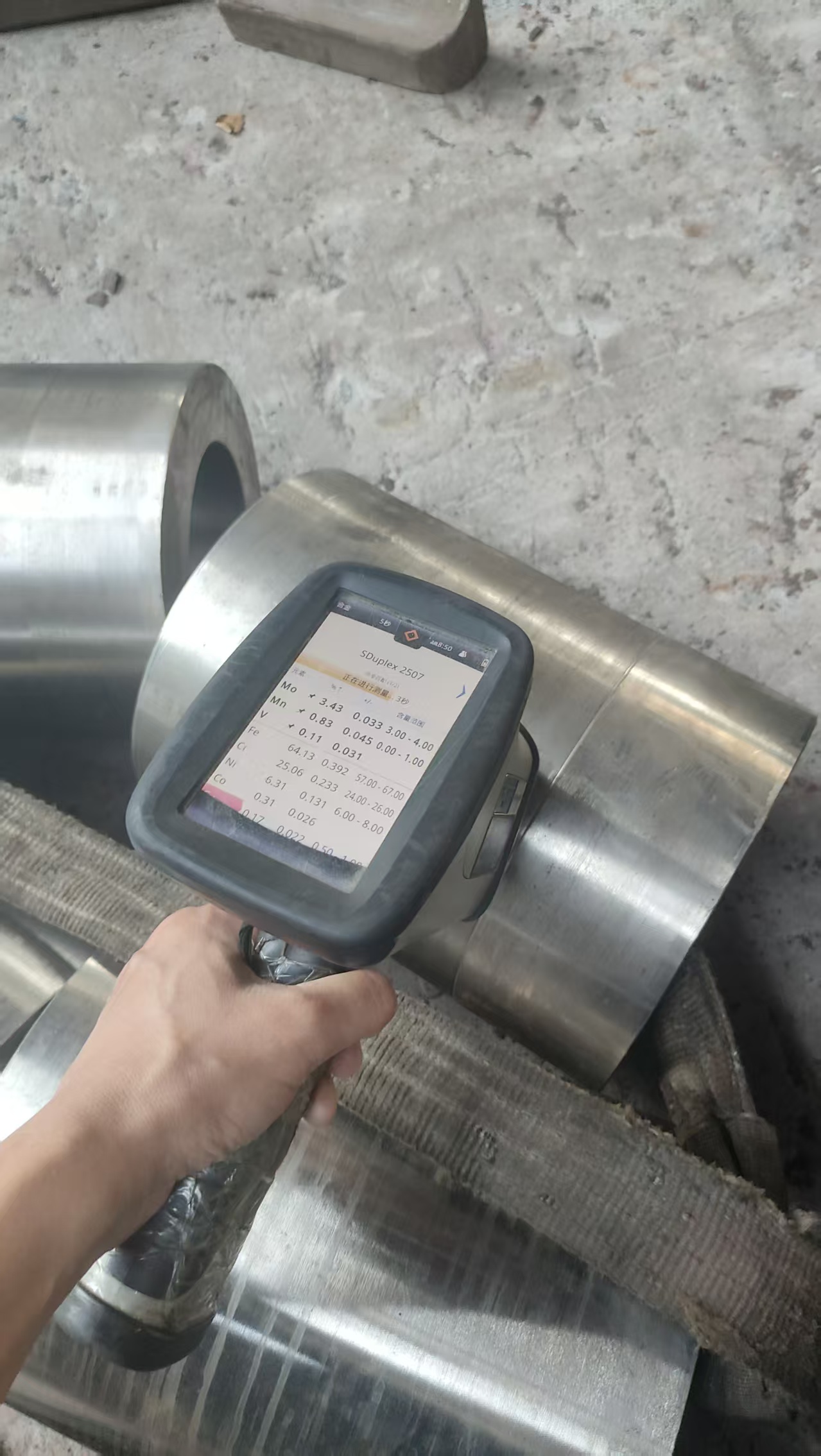

　　o 光谱化学成分报告

　　o 室温拉伸力学性能

　　o 金相检测：铁素体含量4060%（辊轴最重要项目）

　　o UT 超声波探伤（厚壁辊轴，查内部裂纹夹层）；不建议只用涡流探伤

　　3. 证书：EN102043.1 材质证明

　　六、辊轴机加工（车削）要点（加工硬化大，难度高于316L）

　　1. 刀具：AlTiN 涂层硬质合金；禁用高速钢刀具

　　2. 切削速度：5080 m/min（低速）

　　3. 进给量：0.10.25 mm/r

　　4. 背吃刀：粗加工≥1.5mm；禁止轻刀蹭表面，极易加工硬化，越车越硬

　　5. 冷却液：无氯极压乳化液，大流量冷却

　　七、辊轴两端焊接轴头工艺

　　· 配套焊丝：ER2594

　　· 控制线能量0.52.5kJ/mm，层间温度＜150℃

　　· 条件允许：焊后整体固溶处理，恢复焊缝强度与耐蚀性

　　八、工况使用红线（设计禁忌）

　　? 长期工作温度 ≤300℃ ?禁止450850℃长时间使用或加热，会析出σ 脆性相，辊轴直接脆断报废

　　九、典型辊轴应用

　　海水环境输送辊、化工含盐介质空心传动轴、脱硫脱硝滚筒、造纸漂白辊、海洋设备空心主轴、盐雾腐蚀工况旋转辊筒

公司名称：康增特材集团有限公司

联 系 人：蔡景管

手 机：13676494030

地 址：浙江丽水市青田县船寮镇戈溪工业园4号
