9相机同步成像 在线光伏组件EL外观缺陷检测仪

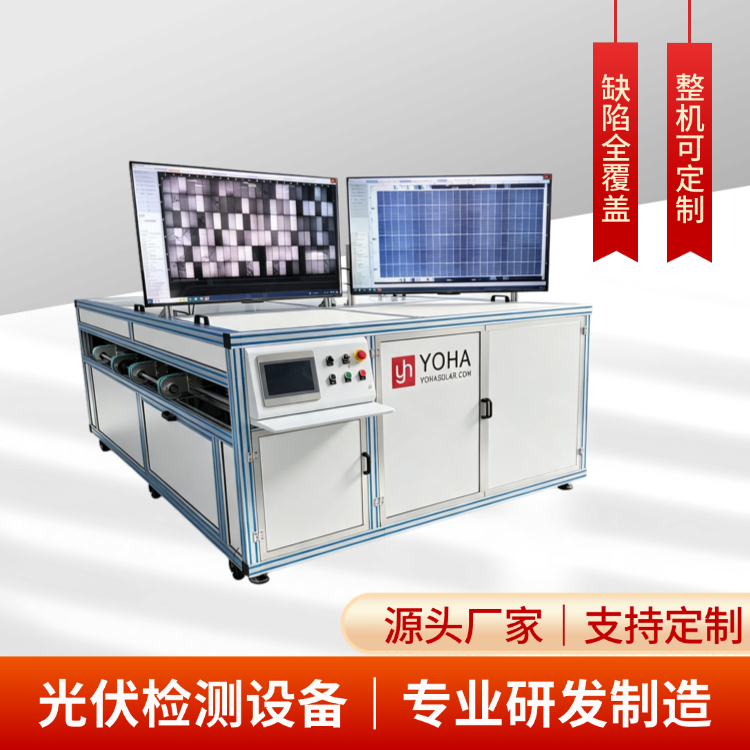

　　在线组件 EL 外观缺陷检测仪产品介绍

　　本设备为光伏组件产线专用一体化在线质检设备，可完成层压前、层压后组件同步 EL 内部检测与外观瑕疵检测，依靠多相机拼接成像技术，捕捉人眼无法识别的隐性损伤与表面缺陷，全程全自动运行，无缝对接自动化流水线，实现组件品质在线筛查与数据追溯。

　　设备搭载多台定制工业相机，内置密闭遮光腔体规避外界光线干扰，成像无畸变、无圆角偏差，完整覆盖大尺寸组件板面。可准确识别电池碎片、微隐裂、断栅、虚焊脱焊、电池片等级混用，同时检出外观划伤、异物、色差等表面不良，缺陷分类清晰，便于产线针对性返修。

　　整机采用 PLC + 触摸屏集中控制，自动完成进料归正、条码扫码、探针自动上电、图像采集拼接、缺陷判定、信号输出整套流程，检测节拍可按需调速。配套专用检测软件，支持曝光、增益、图像对比度自主调节，所有成像、检测数据与组件条码绑定存储，可同步输出 OK/NG 判定信号，联动后端分选设备，构建完整品控追溯体系。

　　设备进出料高度适配主流产线输送设备，机身集成多重安全防护，配备急停开关、光电限位、防过冲感应装置，整机封闭式结构降低粉尘、光线干扰，长期连续运行稳定可靠，适配单晶、多晶全品类光伏组件规模化量产质检。

　　核心技术参数

　　适用工件：层压前、层压后单晶 / 多晶光伏组件

　　检测尺寸：2500mm×1500mm

　　拍摄方案：9 相机面阵向上拍摄，图像自动拼接

　　组件传输方式：横向长边进料，皮带输送

　　单次检测时长：＜20s，速度可调

　　图像采集时长：100~700ms 可调

　　供电规格：60V/20A 恒流稳压电源

　　主控系统：西门子 PLC、威纶通触摸屏

　　上电结构：升降式探针自动接触

　　对接产线高度：900~1080mm 适配区间

　　整机运行模式：全自动，支持手动调试

　　标准配置：测试主机、稳压电源、工控双显示屏、扫码枪、全套检测软件
