TS236-02Z-M16-1894行程限位开关 参数规格

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　TS236-02Z-M16-1894行程限位开关 参数规格

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常��触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　TS236-02Z-M16-1894行程限位开关 参数规格

　　TS236-02Z-M16-1894行程限位开关 参数规格

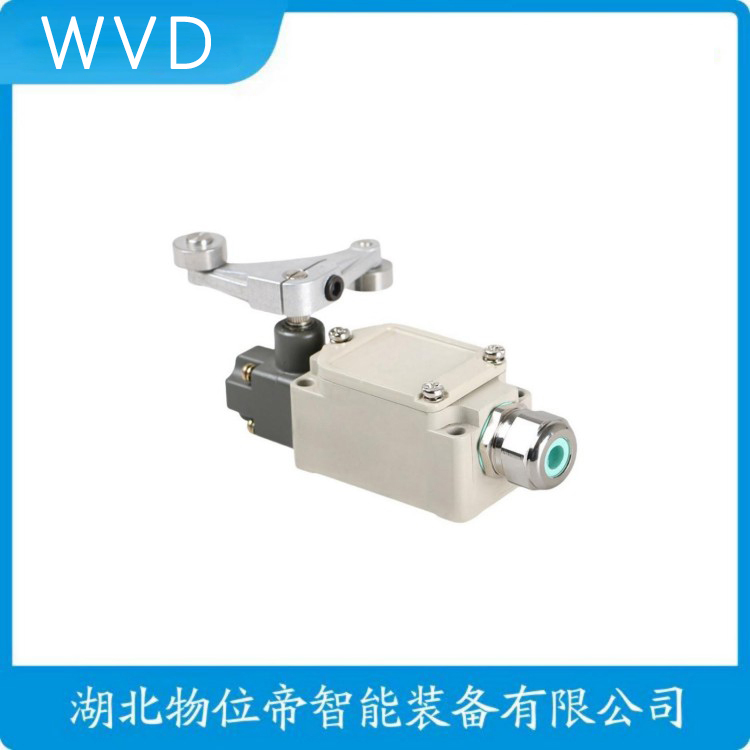

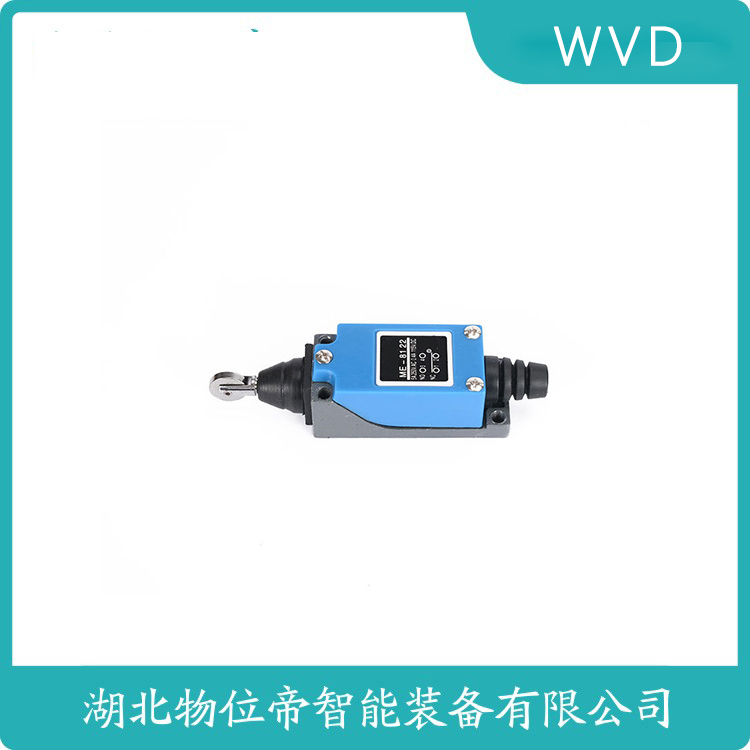

　　该产品为机械行程限位开关，适用于各类自动化设备中，用于检测机械部件的行程位置，实现自动控制与安全保护。其设计结构紧凑，安装便捷，能够响应机械运动，避免设备越位运行。

　　电气参数：工作电压AC 220V/DC 24V，额定电流AC 10A/DC 5A，触点形式1常开1常闭（NO+NC），触点容量AC 250V/10A、DC 30V/5A。机械参数：动作行程2-10mm（可调），复位行程≤2mm，动作力≤5N，机械寿命≥100万次，电气寿命≥50万次。

　　环境与安装：防护等级IP65，外壳采用工程塑料，耐腐蚀。安装方式为M16螺纹固定，支持多种安装角度，适应不同设备结构。工作温度范围-25℃至+70℃，湿度≤95%RH（无凝结）。

　　该开关动作灵敏可靠，响应速度快，能有效保障设备运行安全与精度，是自动化控制系统中理想的行程检测元件。
