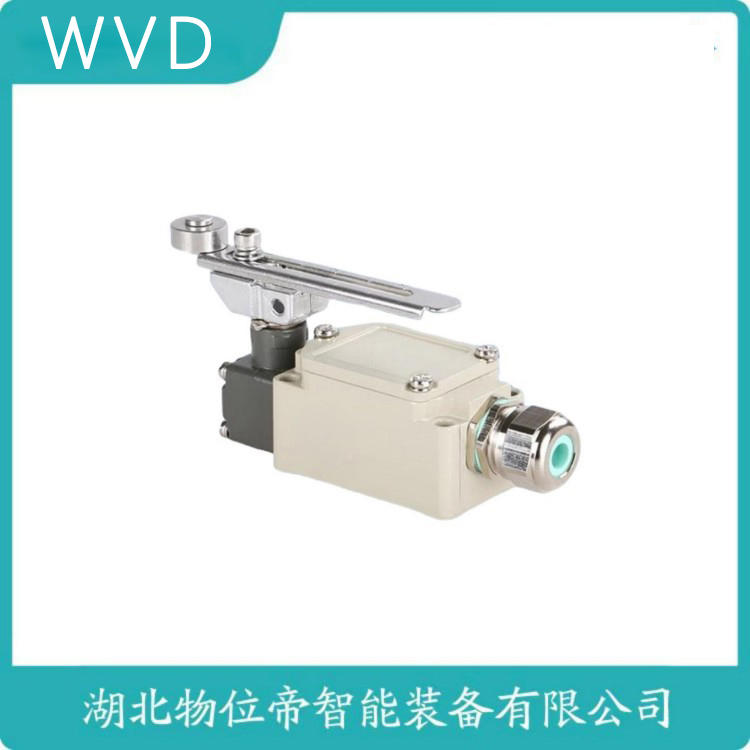

Z4V7H335-11Z-NPT行程开关 操作流程

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　Z4V7H335-11Z-NPT行程开关 操作流程

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮���）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　Z4V7H335-11Z-NPT行程开关 操作流程

　　Z4V7H335-11Z-NPT行程开关操作流程

　　Z4V7H335-11Z-NPT行程开关作为位置检测元件，操作需遵循规范流程以确保安全与功能稳定。使用前需确认开关规格参数与安装环境匹配，检查外观无破损、接线端子完好。

　　安装时，根据机械结构选择合适安装位置，确保动作杆与触发部件间隙符合要求（通常建议1-3mm），避免过度偏移导致误动作。固定时需均匀施力，防止外壳变形。接线需断电操作，按标识连接电源与信号线，注意线缆规格匹配，避免虚接或短路。

　　调试阶段，通电后缓慢移动触发部件，观察开关动作是否灵敏，触点通断状态是否正常。若出现卡滞或无响应，需检查安装精度或部件磨损情况。日常使用中，定期清洁开关表面，避免粉尘堆积影响灵敏度，禁止超负荷使用。

　　遵循上述流程可确保开关长期稳定运行，延长使用寿命，保障设备位置控制精度。
