TV10H255-02Z行程限位器 接线说明

　　行程限位开关简介

　　一、定义与作用

　　行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

　　安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。

　　位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。

　　流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。

　　TV10H255-02Z行程限位器 接线说明

　　二、工作原理

　　行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：

　　常开（NO）/常闭（NC）触点：

　　默认状态：常开触点断开，常闭触点闭合。

　　触发后：常开触点闭合，常闭触点断开，改变电路状态。

　　复位方式：

　　自动复位：目标离开后，��关通过弹簧自动恢复初始状态（如滚轮式）。

　　手动复位：需人工操作恢复（如紧急停止按钮）。

　　TV10H255-02Z行程限位器 接线说明

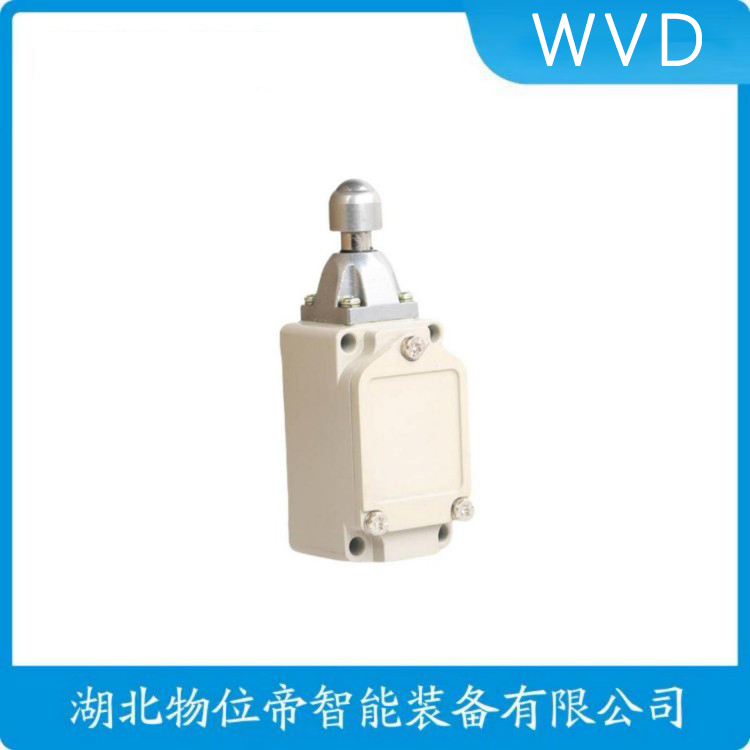

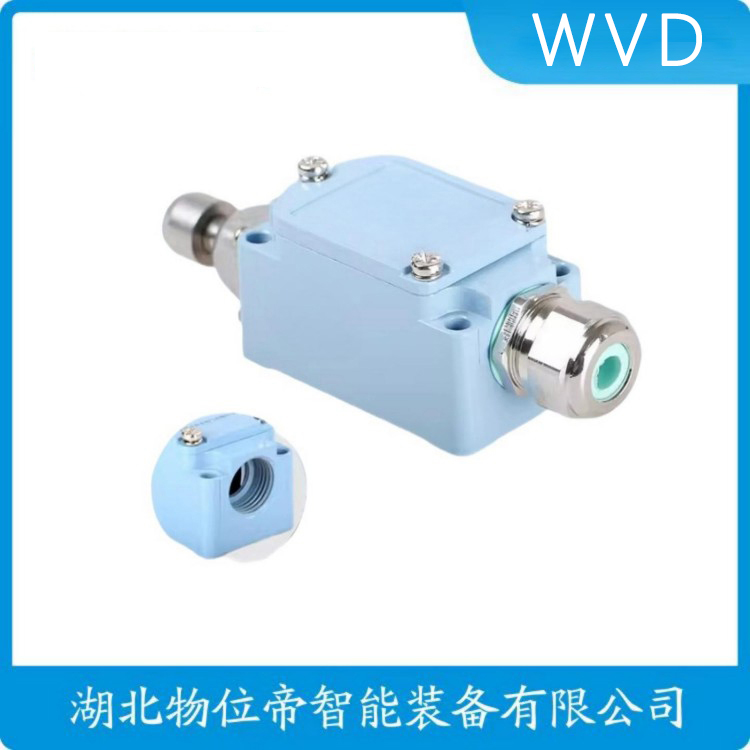

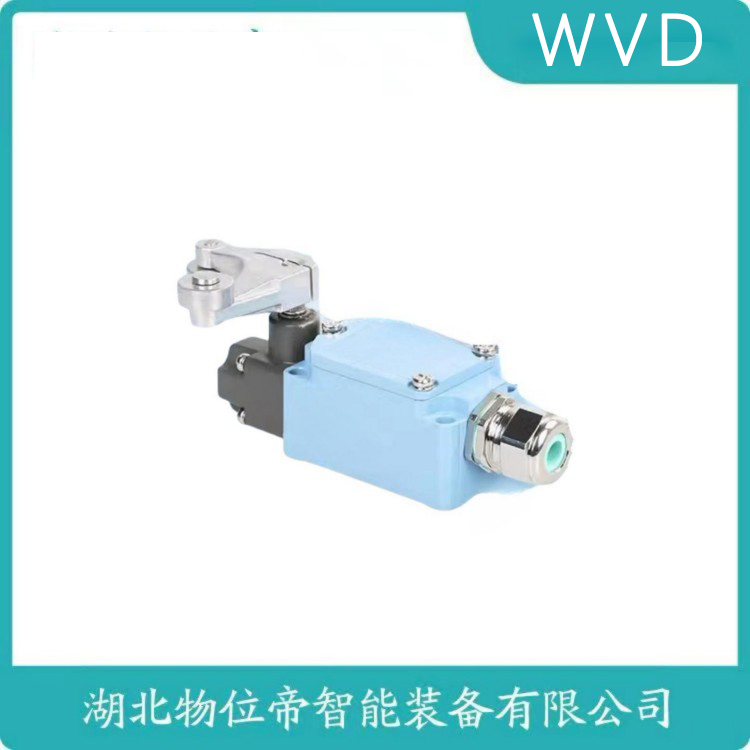

　　TV10H255-02Z行程限位器是用于机械行程控制的精密装置，通过检测运动部件位置信号，实现对设备运行范围的有效限制，广泛应用于自动化生产线、起重机械、输送设备等需定位的场景，可防止超程运行，提升操作安全性。

　　接线说明需严格遵循端子标识：电源端子（L、N）接入AC 220V或DC 24V电源，确保电压匹配；信号输出端子（COM、NO/NC）根据控制需求选择常开或常闭触点，接入控制回路实现行程限位功能；接地端子（PE）需可靠接地，保障设备运行安全。接线前务必切断电源，避免线路短路。

　　产品采用高强度外壳设计，防护等级达IP65，可适应粉尘、潮湿等复杂工业环境；内部精密传动结构确保定位精度高、响应灵敏，使用寿命长；结构紧凑，支持多种安装方式，满足不同设备的安装需求。
