单晶硅是怎么长出来的

　　单晶硅是怎么“长出来”的？一文看懂CZ直拉单晶炉结构（重点讲石墨部件）

　　在半导体和光伏行业中，硅片生产的道关键工序就是单晶硅生长。目前应用最广泛的技术之一，就是Czochralski Process（简称CZ法），也叫直拉法。

　　简单来说，CZ法就是把多晶硅在高温下熔化，然后通过一颗“籽晶”慢慢把单晶硅“拉”出来，最终形成单晶硅棒，再加工成硅片。

　　而完成这个过程的核心设备，就是直拉单晶炉（CZ单晶炉）。

　　本文就结合设备结构，简单介绍一下CZ单晶炉的构造以及各个部件的作用，同时重点讲一讲炉内常见的石墨部件。

　　一、CZ直拉单晶炉的整体结构

　　从结构上看，直拉单晶炉是一个多层结构的高温设备。

　　如果从外到内来看，一般可以分为以下几个部分：

　　水冷系统

　　保温结构

　　加热系统

　　坩埚系统

　　拉晶系统

　　这些结构共同作用，形成一个稳定的高温环境和可控的温度场，以保证单晶硅能够稳定生长。

　　二、水冷系统：保证设备安全运行

　　直拉单晶炉最外层通常是水冷式炉体结构。

　　设备运行时，炉内温度非常高，热量会向外传递。水冷系统通过循环冷却水，将部分热量带走，从而：

　　降低设备外壁温度

　　减少热量向外扩散

　　保证设备能够长期稳定运行

　　可以理解为，这是整个设备的散热和保护系统。

　　三、保温结构：减少热量损失

　　在水冷系统内部，通常会设置保温结构，其主要作用是：

　　减少炉内热量向外散失

　　保持稳定的热场环境

　　提高加热效率

　　对于单晶生长来说，温度分布是否稳定非常关键。

　　如果温度波动较大，可能会影响晶体生长质量。

　　四、加热系统：提供硅熔化所需的高温

　　在炉体内部，核心部件之一是加热器。

　　加热器通常通过电能产生电阻热（焦耳热），为炉内提供高温环境，从而将多晶硅原料逐渐熔化。

　　硅的熔点大约为 1414℃，因此单晶炉内部需要保持较高温度。

　　在很多单晶炉设计中，加热器及周围结构通常会使用石墨材料，因为石墨在高温环境下具有较好的稳定性。

　　五、坩埚系统：石英坩埚与石墨坩埚

　　在单晶炉内部，最核心的结构之一就是坩埚系统。

　　1 石英坩埚

　　石英坩埚是直接盛放硅熔体的容器，通常由高纯石英砂制成，其主要成分是二氧化硅（SiO?）。

　　石英坩埚的特点包括：

　　纯度较高

　　与硅熔体相容性较好

　　能够在高温条件下使用

　　不过，石英材料在高温条件下会逐渐软化，甚至发生一定程度的变形，因此需要外部结构进行支撑。

　　2 石墨坩埚

　　石墨坩埚通常位于石英坩埚外侧，其主要作用是：

　　为石英坩埚提供支撑

　　防止坩埚在高温下变形

　　在一定程度上稳定炉内热场

　　石墨材料在高温设备中应用较多，原因在于其具备一些比较适合高温环境的特性，例如：

　　良好的耐高温性能

　　较好的导热性能

　　热膨胀系数较低

　　因此，在CZ单晶炉中，石墨坩埚是重要的结构部件之一。

　　六、坩埚支架：同时承担支撑和旋转功能

　　在坩埚系统下方，还有一个重要结构——坩埚支架。

　　坩埚支架一般用于：

　　支撑坩埚系统

　　与驱动机构连接

　　带动坩埚旋转

　　在拉晶过程中，坩埚和籽晶通常都会旋转。

　　这种旋转有助于改善硅熔体的流动情况，使晶体生长界面更加稳定。

　　很多坩埚支架同样会使用石墨材料制造，以适应炉内高温环境。

　　七、籽晶：单晶生长的“起点”

　　当多晶硅完全熔化之后，就可以开始拉晶。

　　首先需要使用一颗籽晶。

　　籽晶是一小段单晶硅，其内部硅原子按照一定晶向有序排列。当籽晶接触到硅熔体后，通过缓慢提拉和旋转，硅原子会按照籽晶的晶体结构逐渐结晶。

　　如果籽晶内部存在较大的结构缺陷，就可能影响后续晶体生长。

　　八、单晶硅棒是如何形成的

　　在拉晶过程中，硅熔体中的硅原子会不断在籽晶表面结晶，逐渐形成一根单晶硅棒（硅锭）。

　　整个硅棒的晶体结构会保持与籽晶一致，这也是CZ法能够生产单晶材料的重要原因。

　　之后，单晶硅棒会被切割、研磨并加工成硅片，用于：

　　半导体芯片

　　光伏电池

　　九、石墨部件在单晶炉中的作用

　　在CZ直拉单晶炉内部，石墨材料被广泛应用于多个部件，例如：

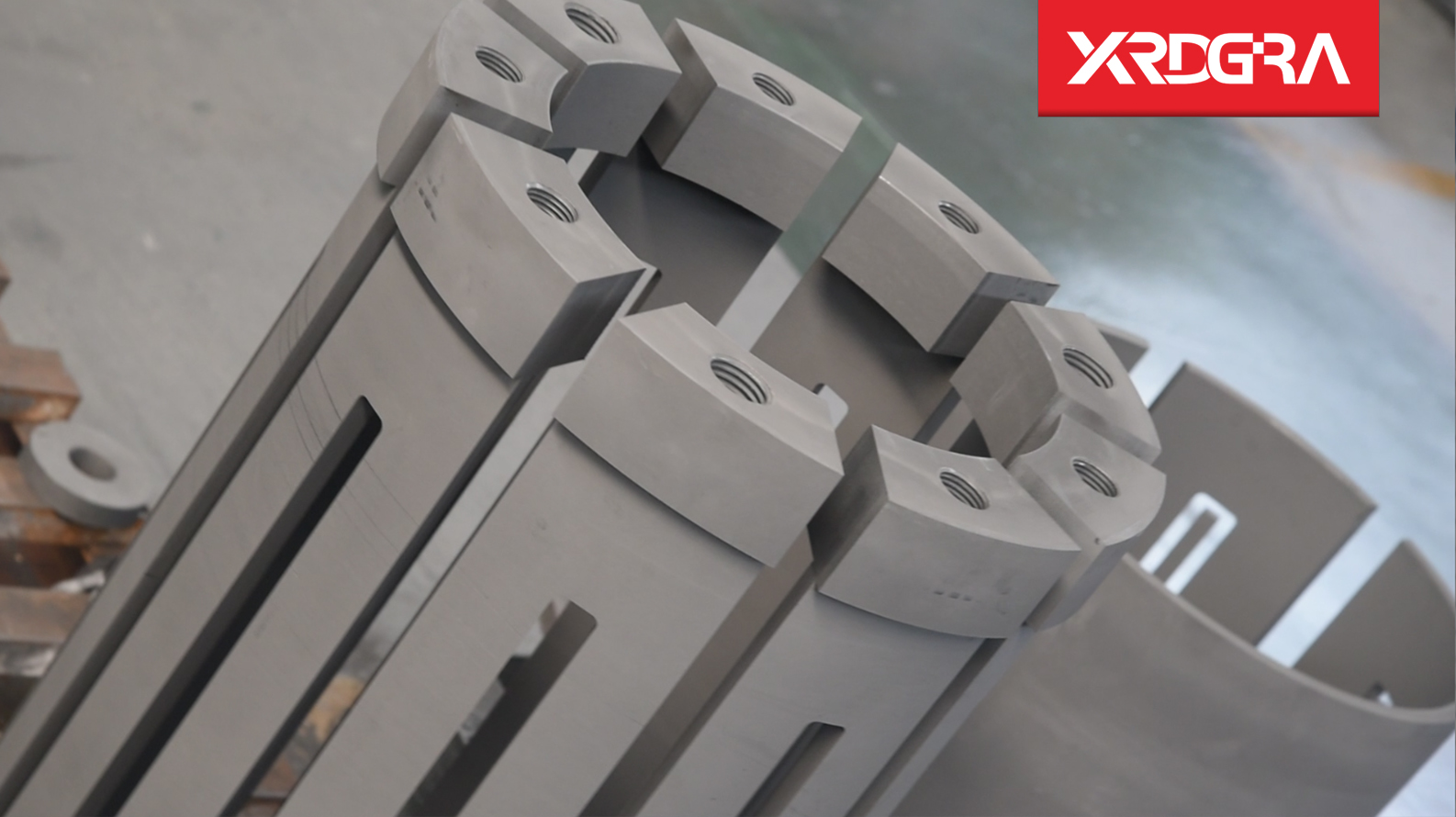

　　石墨加热器

　　石墨坩埚

　　石墨坩埚支架

　　石墨保温结构

　　这些石墨部件在设备中主要起到以下作用：

　　1 结构支撑

　　为坩埚系统提供稳定支撑。

　　2 高温适应性

　　石墨能够在高温环境中保持较好的结构稳定性。

　　3 热场调节

　　石墨材料的导热性能有助于形成相对稳定的炉内温度分布。

　　因此，石墨部件是单晶炉热场系统中的重要组成部分。

　　结语

　　CZ直拉单晶炉是单晶硅生产的重要设备，其内部结构涉及多种材料和复杂的热场控制系统。

　　在这些结构中，石英坩埚负责承载硅熔体，而石墨部件则在支撑、加热和热场稳定方面发挥着重要作用。

　　随着半导体和光伏产业的发展，对单晶炉设备及相关材料的稳定性要求也在不断提高。
