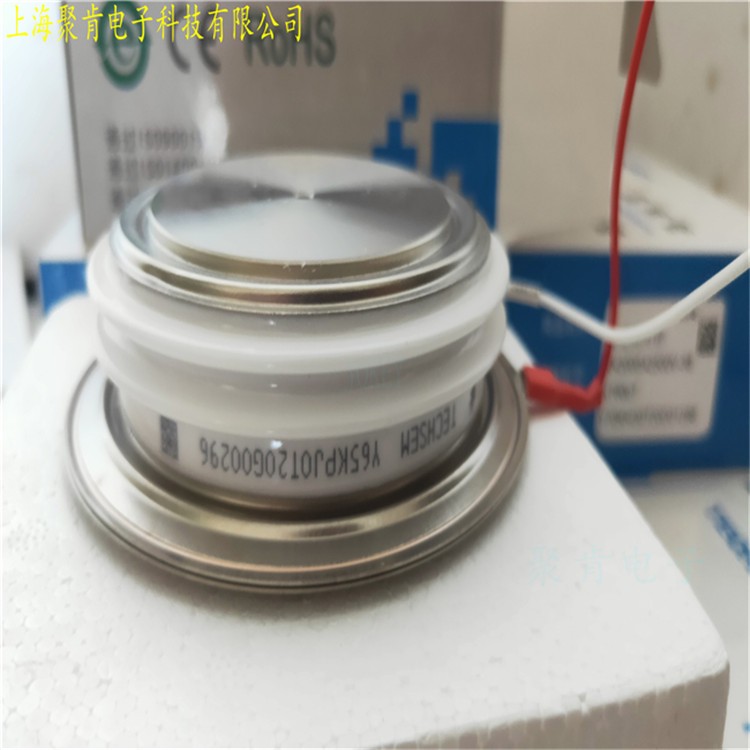

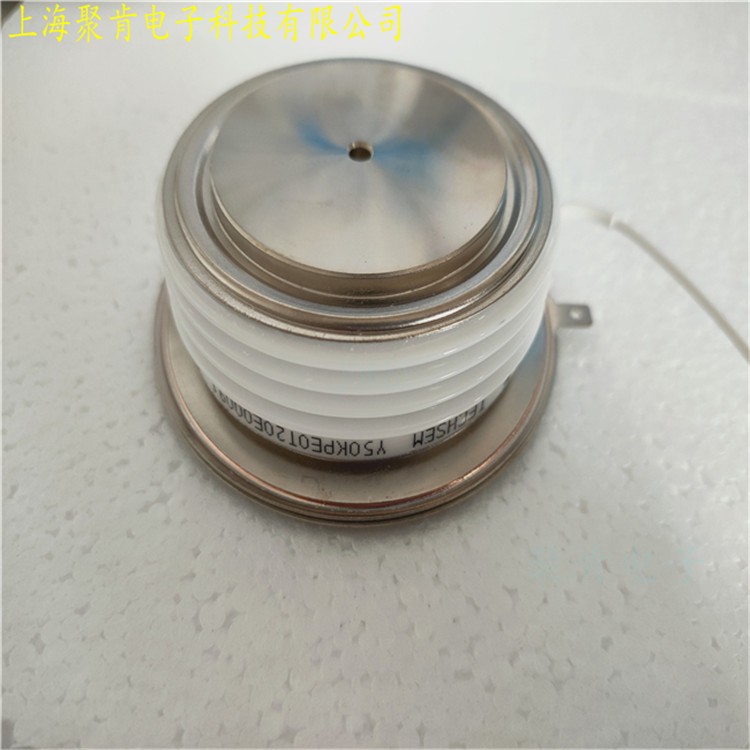

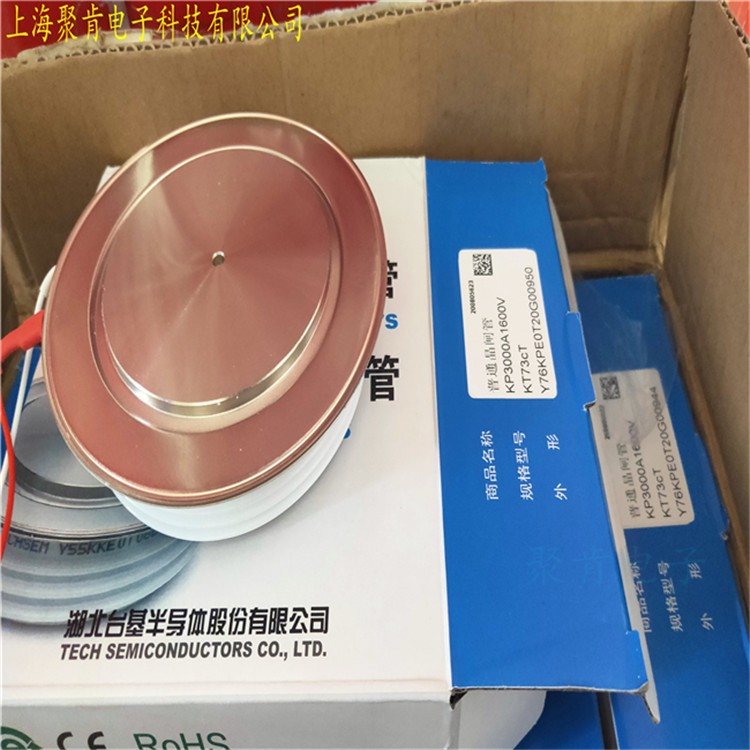

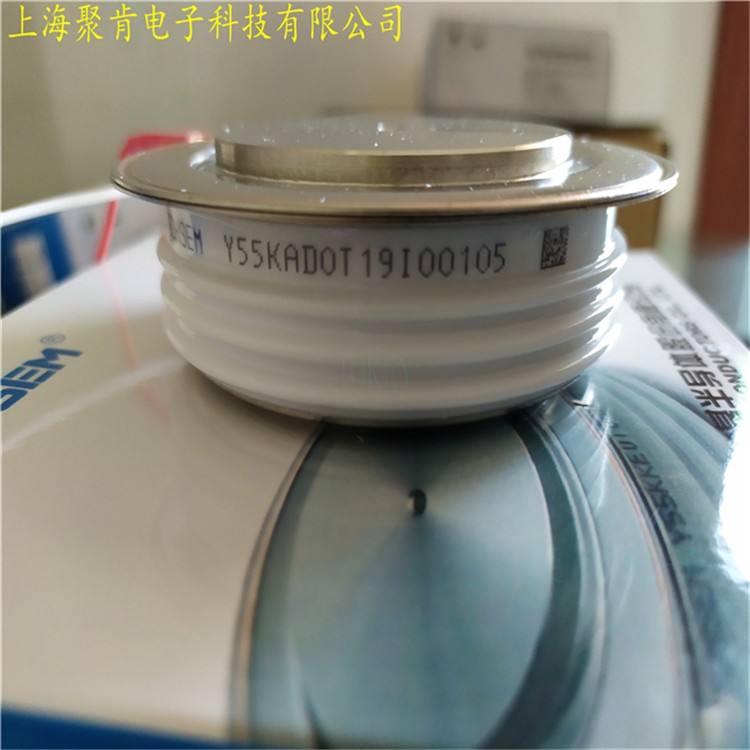

TECHSEM晶闸管KP400A3600V斩波器安全可靠

　　可控硅产品性能特点：1、在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称"死硅")更为可贵的可控性。它只有导通和关断两种状态；2、可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用；3、可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等；4、可控硅从外形类主要有：螺栓形、平板形和平底形。

　　可控硅使用注意事项：1、外加电压极性要正确，即阳极到阴极之间加正向电压，控制极到阴极之间也加正向电压；2、为了保证可控硅安全工作，应选择额定耐压为实际工作电压的2~3倍，正向平均电流为实际工作电流的1.5~@倍的管子；3、为了保证可控硅可靠地导通．应尽量用大的触发电压和触发电流，因眺电压、电流较大可以相应降低可控硅的转折导通电压。比如额定触发电压为2.5V的，可使用4.5V以上的电压，但为防止PN结烧毁．—般以不超过10V为好；4、焊接或紧固可控硅时，必须保证电气接触良好，否则因侧啪接触电阻就会引起很大的功率消耗；5、可控硅的保护方法：一是散热，可控硅是大功率器件，散热是一个突出的问题，规定20A以下的可控硅靠自身散热器自然散热，20A以上的大电流可控硅则必须强迫冷却，其方法有风冷和水冷散热。二是过流保护，虽然在选择可控硅时已留有余量，但也可能出现超过额定值的情况，为此可在可控硅阳极或阴极串联一个熔断器，应选快速熔断器，如RSL、RSO、RSS等型号；6、可控硅损坏后的修理：如果是可控硅性能变坏引起误导通，造成电器工作时好时坏，只要确认其它元件无问题，则可暂时拆去可控硅不用，待买到同型号可控硅时再捍上使用；根据可控硅的结构特点和原理，可用合适参数的三极管组成复合管代用；可以选择同型号或相同参数(正反向重复峰值电压、额定正向平均电压、控制极触发电压和电流)的可控硅代换，各种型号的进口可控硅均可用国产可控硅代换，代换时要注意外形尺寸相近，以便安装。

　　可控硅是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。可控硅的特性：常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路等等。

　　可控硅的主要作用：1、普通晶闸管基本的用途就是可控整流。以简单的单相半波可控整流电路为例，在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通；2、通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ；3、α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。

　　可控硅又叫晶闸管。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

　　可控硅的工作原理为：1、要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态；2、如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。使导通的晶闸管关断，可以断开阳极电源或使阳极电流小于维持导通的小值（称为维持电流）。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。
